Это своего рода постоянный такелажный соединитель, который сжимается и деформируется специальным инструментом, чтобы втулка из алюминиевого сплава плотно удерживала трос, а конец троса фиксировался (образуя кольцевую проушину) или трос закреплялся.
Английское название: Алюминиевый Наконечник для проволочного троса / Алюминиевая Компрессионная Втулка
Его также часто называют алюминиевой втулкой, алюминиевым обжимным кольцом или обжимным соединением из алюминиевого сплава. Это своего рода постоянный такелажный соединитель, который сжимается и деформируется специальным инструментом, чтобы втулка из алюминиевого сплава плотно удерживала трос, а конец троса фиксировался (образуя кольцевую проушину) или трос закреплялся. Прочность на разрыв при квалифицированном обжиме может достигать .

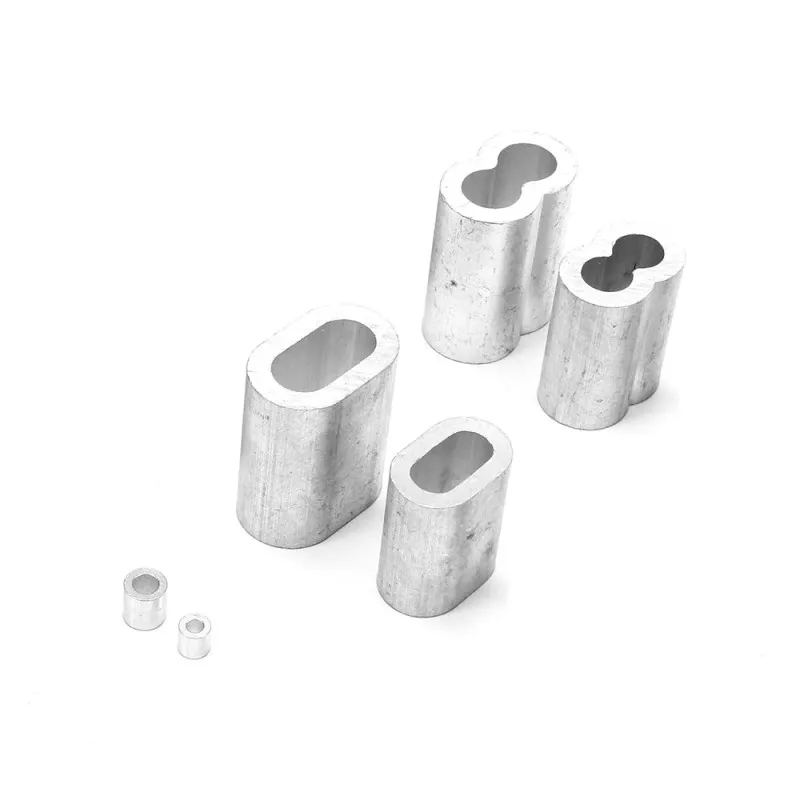

В зависимости от формы и системы нанесения, его можно разделить на три категории, и в то же время, его можно разделить на два типа: бесшовный и бесшовный в зависимости от производственного процесса:
Овальная алюминиевая втулка (немецкий стандартный тип с одним отверстием)
Овальная трубчатая форма с одним отверстием является наиболее распространенным стилем в промышленной сфере. Она приспособлена для сворачивания троса в кольцо (обычно с корпусом троса в виде куриного сердечка), а также может использоваться для соединения двух тросов.Технические характеристики охватывают широкий диапазон, и они подходят для проволочных канатов диаметром от 1 мм до 60 мм.

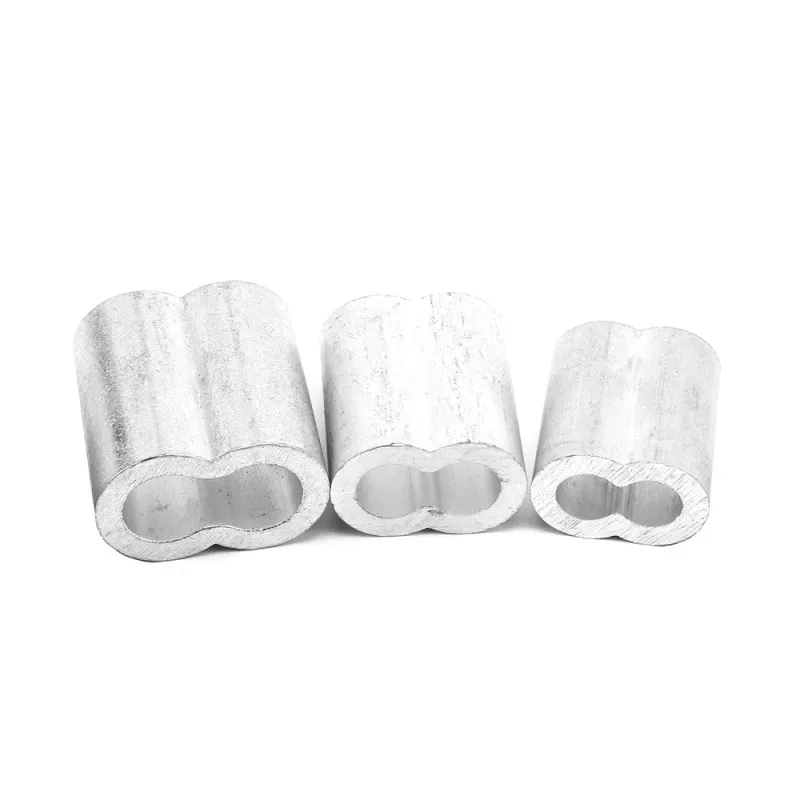

алюминиевая втулка 8-образной формы (тип с двойным отверстием американского стандарта)
Двойные отверстия расположены в виде 8 символов, а трос после проникновения загибается назад, образуя кольцо. трос прост в эксплуатации. В основном он используется в сценах с тросом малого диаметра (1 мм ~ 13 мм) и обычно используется в рыболовных снастях, небольших тросах и гражданских тросах.

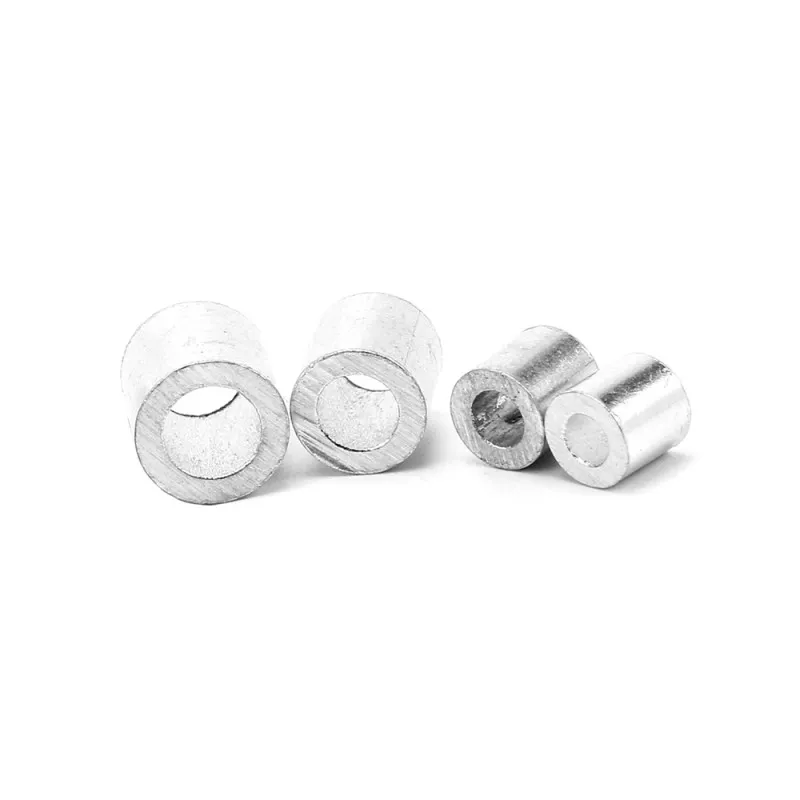

Цилиндрическая алюминиевая втулка (национальный стандарт/ для тяжелых условий эксплуатации)
Согласно национальному стандарту, он делится на тип A (цилиндрический), тип B (цилиндрическая форма с коническим концом) и тип C (цилиндрическая форма со скошенной фаской). В основном он используется для подъема грузов большого диаметра и подходит для канатов из круглой проволоки диаметром 6 ~ 60 мм. Конструкция с коническим концом позволяет уменьшить изгиб и износ шкива.
Различие процессов
Бесшовная алюминиевая втулка: сформированная методом экструзии на оправке, она обладает высокой прочностью, отсутствием дефектов сварного шва и лучшими показателями безопасности. Это лучший выбор для ситуаций с высоким риском, таких как подъем;
Прошитая алюминиевая втулка: Используется процесс экструзионной сварки, стоимость ниже, и в основном она используется в малотоннажных и гражданских сценариях.
В основном используетсяантикоррозийный алюминиевыйсплав LF21 (3A21) (соответствует европейской маркировке AW5051A), есть также чистый алюминий, алюминиевый сплав 6061/6063 и другие варианты.Основное преимущество заключается в том, что он обладает хорошей пластичностью, легко обжимается и деформируется, а также является легким, устойчивым к атмосферной коррозии и коррозии солевыми брызгами и подходит для наружных, влажных и обычных агрессивных сред.
Китайский стандарт: GB / T 6946-2008 "Компрессионное соединение из алюминиевого сплава для тросовых тросов", подходитдля тросов из круглой проволоки диаметром 6 ~ 60 мм и номинальной прочностью на растяжение ≤1770 МПа.
Европейский стандарт: EN 13411-3 (соответствует оригинальной немецкой системе стандартов), который регулирует требования к размерам и эксплуатационным характеристикам алюминиевых прижимных втулок для оконцевания тросов.
Американский стандарт: ANSI/ASME B30.9, спецификация безопасности обжимных втулок для подъемного оборудования.
Технические характеристики откалиброваны в соответствии сноминальным диаметром адаптированного троса, охватывающим весь диапазон от 1 мм до 60 мм , 1/2/3/4/5/6 мм обычно используется в гражданских целях, а 8/10/12/16/20 мм и выше обычно используются при промышленном подъеме .
Принцип выбора сердечника: Внутренний диаметр алюминиевой втулки должен строго соответствовать диаметру троса, а отклонение в размерах напрямую приведет к проскальзыванию или отказу обжима.
Размер алюминиевой втулки, адаптированной к тросу с волокнистым сердечником (FC) и стальным сердечником (IWRC), немного отличается, и необходимо выбрать тип сердечника троса.
Грузоподъемное оборудование: производство концов тросов для портового подъема, ветроэнергетических установок, шахтной тяги и инженерных строп;
Строительство и муниципальное управление: кабели для навесных стен, строительные леса, рекламные сооружения и ландшафтные кабели;
Морские суда: швартовные тросы, морской такелаж, характеристики стойкости к соляным брызгам из алюминиевых сплавов, адаптированные к морской среде;
Гражданская легкая промышленность: рыболовные снасти, бельевые веревки, тренажеры для фитнеса, поводки для домашних животных, противоугонные оконные тросы и т.д.
Предварительная обработка: Разрез на конце троса ровный, проволока не болтается; у подъемного троса большого диаметра необходимо разломать головку троса, удалить сердцевину троса и сложить ее обратно для усиления усилия крепления.
Носите костюм с: вставьте алюминиевую втулку в проволочную веревку и загните ее назад, чтобы образовалось кольцо-ушко (его необходимо установить на место, когда кольцо для куриных сердечек встроено), чтобы убедиться, что алюминиевая втулка торчит из конца веревки на достаточную длину.
Операция обжима: ручные обжимные плоскогубцы используются для небольших спецификаций, а гидравлические обжимные плоскогубцы должны использоваться для больших спецификаций с формами соответствующих спецификаций; алюминиевая втулка равномерно обжимается по всей длине алюминиевой втулки, и нет места утечки. После обжима алюминиевая втулка должна быть полностью заполнена. Зазор между прядями проволочного троса.
Проверка готовойпродукции: отсутствие трещин, острых заусенцев на вид, отсутствие ослабления канатов и обрывов тросов; необходимо взять образцы грузоподъемного оборудования для проверки на растяжение.
Это одноразовый постоянный соединитель, который нельзя разобрать и использовать повторно после опрессовки.
Не подходит для высокотемпературных сред, прочность алюминиевого сплава значительно снижается при высокой температуре;
В сценариях с высоким риском, таких как подъемные и воздушные работы, необходимо выбирать бесшовные алюминиевые рукава, соответствующие соответствующим стандартам безопасности;
Обжимные детали необходимо регулярно проверять в повседневной жизни, а признаки коррозии, деформации и расшатывания необходимо немедленно заменять;
Обжимное соединение в основном выдерживает осевое натяжение и должно избегать поперечного усилия и повторного изгиба.
