Wire Lock Pins – стандартный китайский перевод – проволочный стопорный штифт, также часто называют пружинным стопорным штифтом, монолитным стопорным штифтом. Синонимы: Snap Pin (пружинный штифт с фиксатором), некоторые размеры относятся к категории Linch Pin. Представляет собой однокомпонентный самоблокирующийся крепёж, объединяющий стержень и фиксирующий механизм, который может напрямую заменить сборку «штифт + шплинт».
Основная конструкция: монолитная сборка, состоит из двух частей:
Стержень: чаще всего холодновысадочный металлический стержень из низкоуглеродистой стали или нержавеющей стали, с ограничительной головкой на одном конце и отверстием для проволоки на другом.
Упругая проволочная петля: изготовлена из закалённой пружинной проволоки, может поворачиваться вокруг головки стержня, является ключевым элементом самоблокировки.
Принцип фиксации: после вставки стержня в сквозное отверстие соединяемых деталей упругая проволочная петля защёлкивается на конце стержня, образуя замкнутое ограничительное кольцо. Благодаря упругости проволоки соединение удерживается, эффективно противостоит вибрациям и ударам. Для демонтажа достаточно отжать петлю и вынуть штифт – инструмент не требуется.
По количеству проволочных петель: однопроволочные (Single Wire), двухпроволочные (Double Wire)
По форме петли:

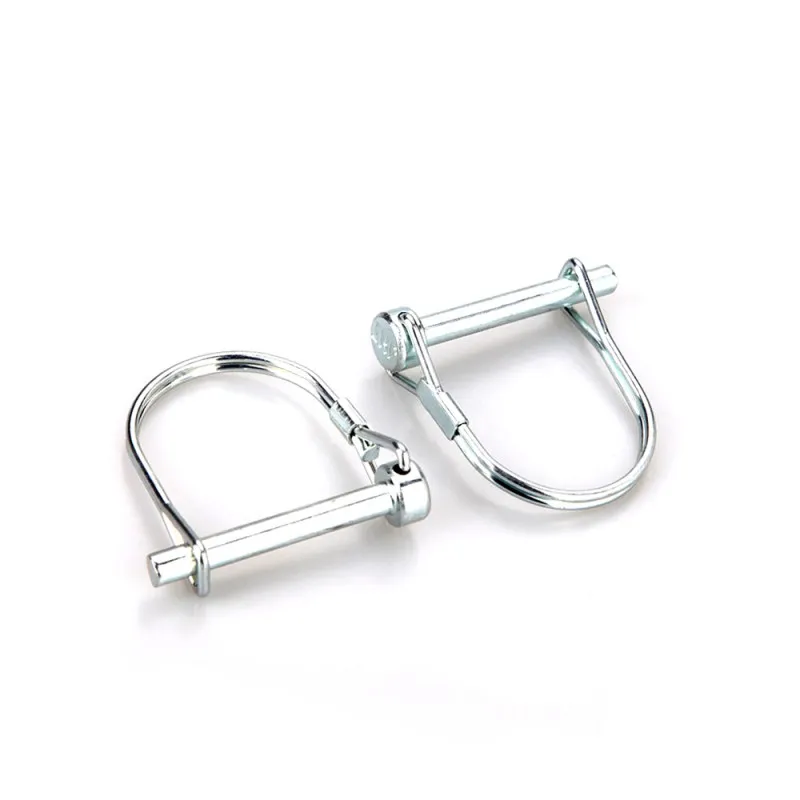

Дугообразная проволочная петля: наиболее распространённая, подходит для большинства случаев предотвращения выпадения осей.

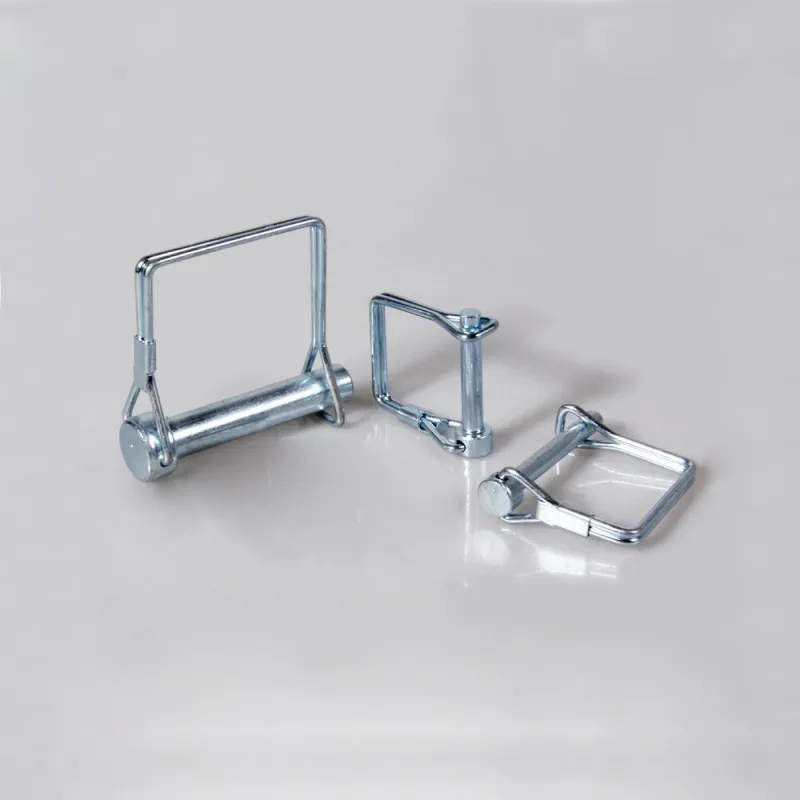

Квадратная проволочная петля (Square Wire Lock Pin): также называется PTO-штифт, U-образный стопор, чаще используется для фиксации карданных валов и вилочных соединений.
По системе стандартов: основной – немецкий DIN 11023 серия проволочных стопорных штифтов типа Linch, также существуют американские стандарты и корпоративные спецификации.
Монолитная конструкция исключает потерю отдельных шплинтов и упрощает сборку.
Быстрый монтаж/демонтаж без инструментов, особенно для часто разбираемых соединений.
Стопорение против вибраций лучше, чем у обычных шплинтов, выше надёжность.
Поверхность обычно оцинкована (цветная или белая) либо выполнена из нержавеющей стали, что обеспечивает хорошую антикоррозионную защиту и позволяет использовать на открытом воздухе.
Сельскохозяйственная техника: фиксация вала отбора мощности (PTO) тракторов, навесных орудий, прицепов.
Транспорт: предотвращение выпадения сцепных устройств, прицепных рам, шаровых шарниров.
Промышленное оборудование: быстрая фиксация приспособлений, регулируемых рам, конвейерных линий.
Дорожно-строительная техника, наружные объекты – везде, где требуется быстрое стопорение осей.
(Изображения: дугообразный универсальный и квадратный PTO-тип)
