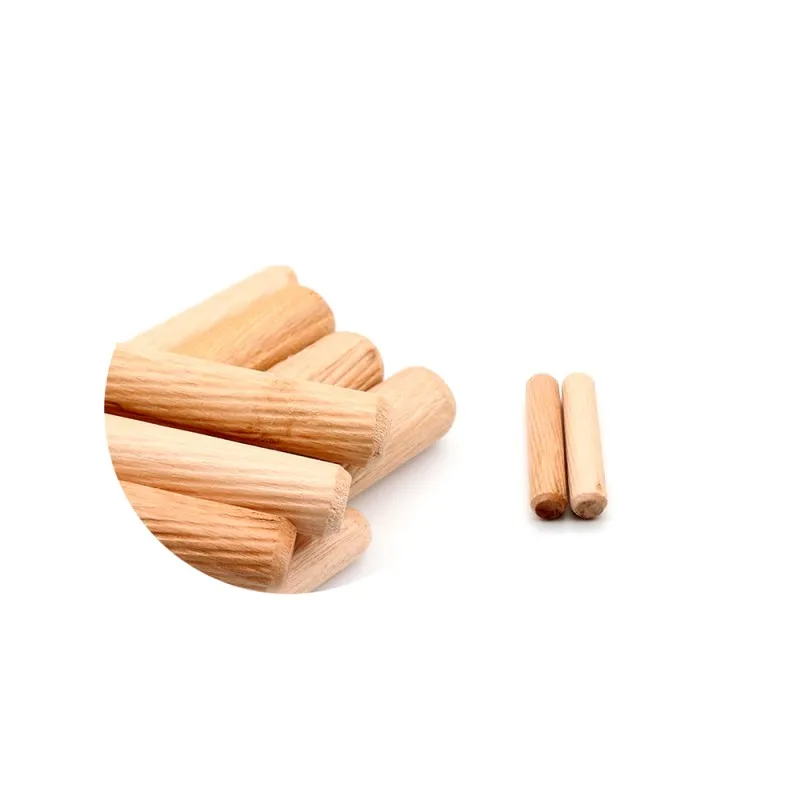

Деревянный дюбель-штифт (англ. wooden dowel Pin, также часто называемый круглым деревянным шипом, деревянный штифт) представляет собой цилиндрический соединитель в виде штифта, обычно используемый в деревообработке. Он относится к стандартизированным соединительным деталям шипообразного и врезного типа,который выполняет двойные функции точного позиционированияиусиления конструкции. Это достигается за счет использования готовых отверстий для штифтов и добавления клея для деревообработки. невидимое и стабильное соединение деревянных компонентов является основным расходным материалом, заменяющим открытые скобяные изделия в современном мебельном производстве и проектировании деревянных конструкций.
Инфраструктура
Основной корпус представляет собой цилиндр равного диаметра, а скошенные поверхности обычно обрабатываются с обоих концов, чтобы уменьшить сопротивление вставке и избежать расщепления отверстия; поверхность делится на две категории: гладкая поверхность и с прорезями. Щелевой тип (прямая канавка / спиральная канавка) позволяет отводить излишки клея и увеличивать площадь склеивания. После отверждения образуется механический замок. Сопротивление растяжению и кручению значительно улучшается.
Основной материал
Для обработки в основном используются лиственные породы высокой плотности. Распространенными материалами являются береза, бук, дуб и клен. Волокна древесины должны быть параллельны оси корпуса штифта для обеспечения прочности на сдвиг и стабильности размеров. Экономичные материалы, такие как сосна и бамбук, также используются при небольших нагрузках.
По структуре и функциям его можно разделить на три категории:
Глянцевый круглый деревянный шип: гладкая поверхность, высокая точность размеров и высочайшая универсальность. Используется для соединения и точного позиционирования обычных мебельных панелей с наименьшими затратами.

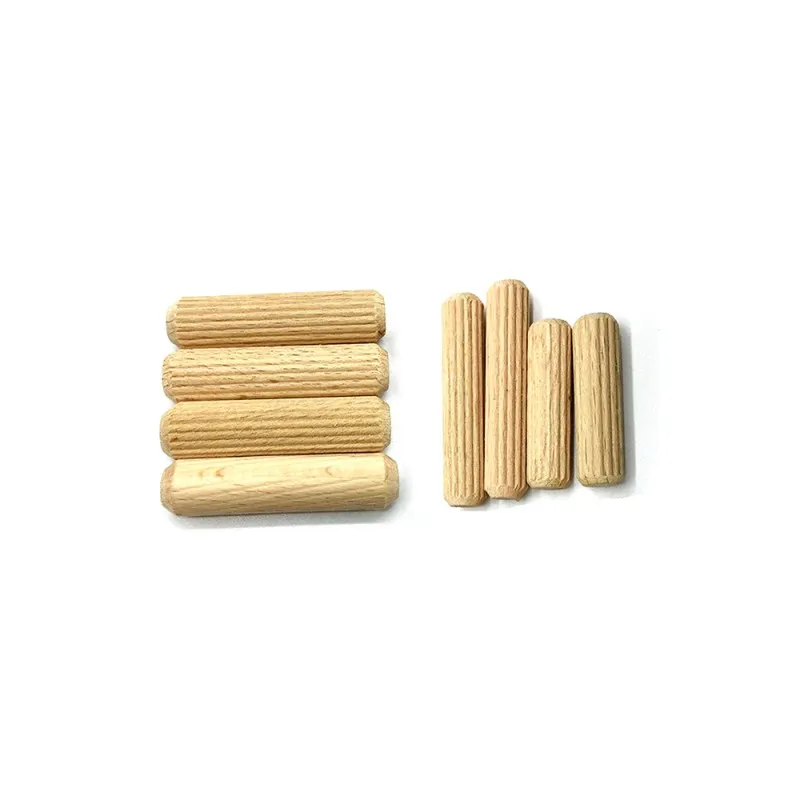

Деревянные шипы с прорезями: осевые с прямыми или спиральными канавками для оптимизации распределения клея и прочности склеивания. Они подходят для соединения фасок и несущей мебели. Они являются основным выбором для высококачественной мебели из массива дерева.
Деревянные шипы специальной формы: в том числе квадратные/ прямоугольные деревянные шипы (предотвращают вращение, используются для оснастки, каркасов деревянных конструкций), ступенчатые деревянные шипы и другие индивидуальные модели, подходящие для специальных нужд сборки.
Общие технические характеристики
Метрическая система: Диаметр охватывает4 мм, 6 мм, 8 мм, 10 мм и 12 мм, а прочная деревянная конструкция может достигать 12,5 ~ 51 мм; длина варьируется от 10 мм до сотен мм и может быть обрезана по мере необходимости.
Система Imperial: обычная1/8"、1/4"、3/8"、1/2" Одинакового диаметра, подходит для европейских и американских деревообрабатывающих систем.
Авторитетный стандарт
Международным общим стандартом является ASTM D8023-23 "Стандартная спецификация круглых деревянных штырей для деревянных конструкций", которая устанавливает четкие требования к продукции:
Допуск по диаметру регулируется на уровне+2%/-1%, а отклонение диаметра в направлении длины не превышает 1%;
Удельный вес древесины в высушенном состоянии составляет ≥0,57, а наклон прямолинейности волокон составляет ≤1:20.
Производство мебели:сращивание и невидимое соединение столов и стульев из плиты / массива дерева, шкафов и гардеробов для замены выступающих шурупов и сохранения целостности внешнего вида дерева.
Проектирование деревянных конструкций: Расположение и усиление компонентов при ремонте бревенчатых домов и старинных построек соответствует механической логике традиционных пазов и шипов, не разрушая текстуру самой древесины.
Уход за деревообработкой: Ремонт сломанных шипов и опор мебели и укрепление треснувших пластин являются основными расходными материалами для ухода за деревообработкой.
Оснастка и мастерство: расположение деревообрабатывающих приспособлений, соединение изделий ручной работы и изготовление деревянных моделей для достижения высокоточной бесшовной сборки.
| Преимущества | и ограничения |
| Соединение скрыто, нет выступающего оборудования, внешний вид аккуратный и красивый | , а прочность на сдвиг ниже, чем у металлических штифтов. Не подходит для сверхвысоких и тяжелых условий эксплуатации |
| . Материал такой же, как дерево, тепловое расширение и сжатие синхронизированы, и его нелегко ослабить в течение длительного | времени. Высокие требования к соосности пробивки, отклонение положения отверстия значительно снизит прочность соединения |
| . Как функции позиционирования, так и усиления, эффективность сборки выше, чем у чистого шипа. и врезные конструкции | , которые необходимо использовать с клеем, разборка необратима, а техническое обслуживание и демонтаж затруднены |
| . Древесные материалы разлагаются, а защита окружающей среды лучше, чем у металлических / пластиковых соединителей | . Во влажной среде легко происходит впитывание влаги и деформация, что влияет на точность соединения. |
