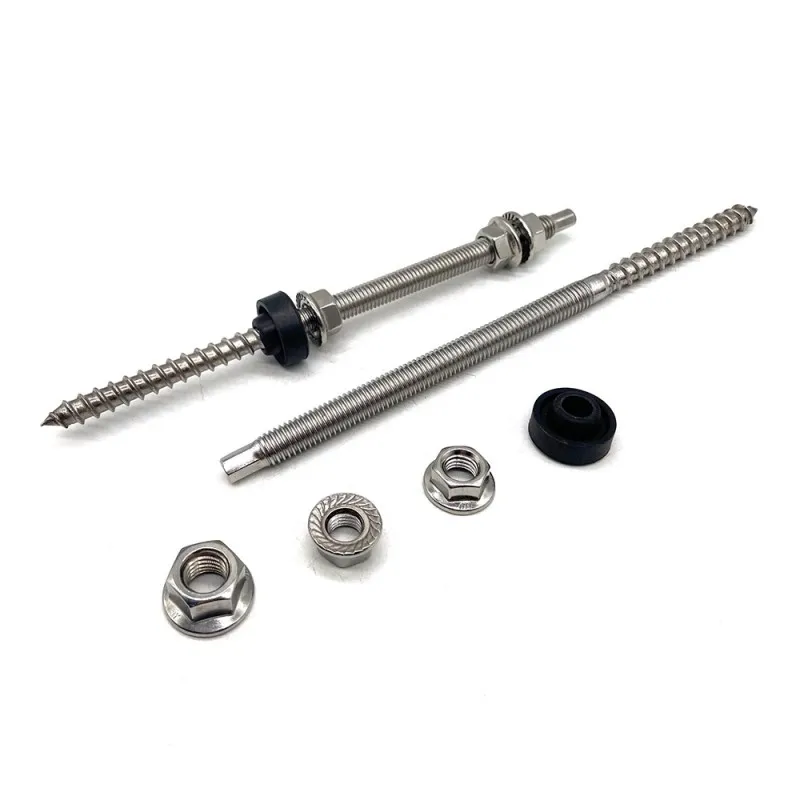

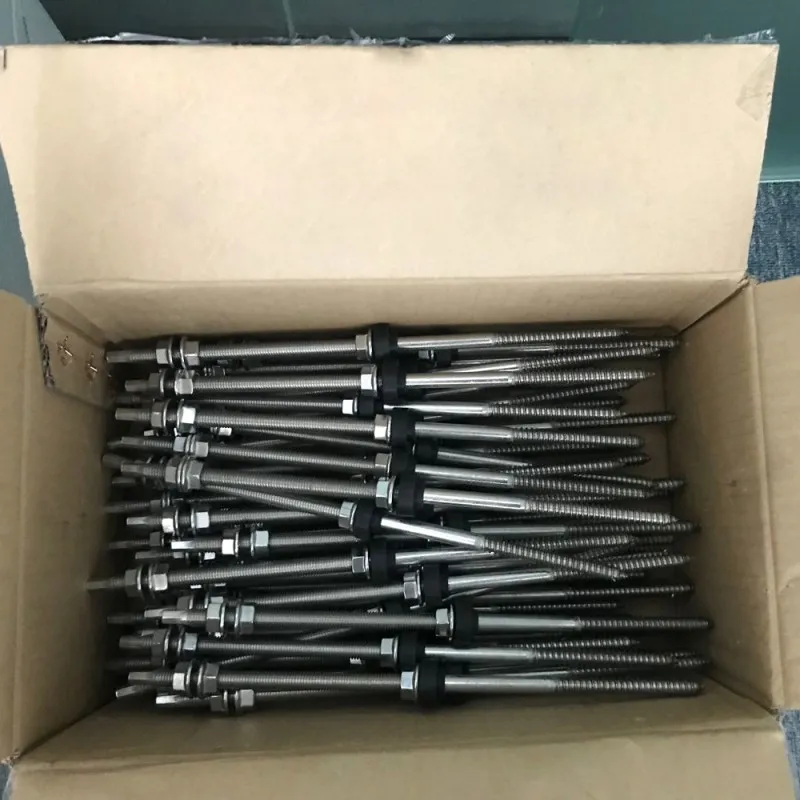

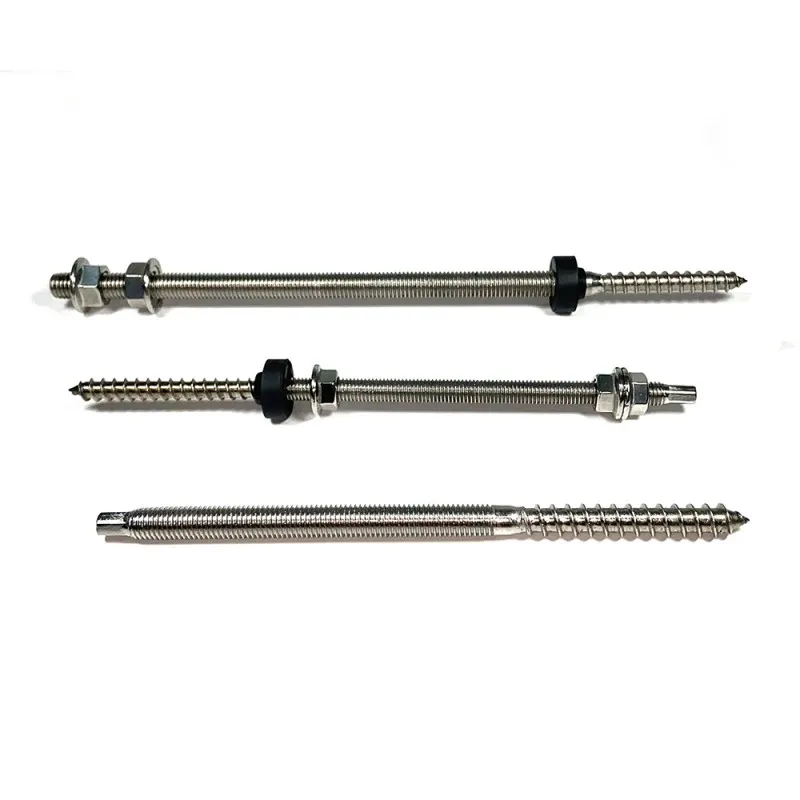

Hanger Bolt (двусторонний болт / болт для подвеса / мебельный стержень)
Это крепеж без головки с разной резьбой на концах: один конец — древесная резьба, вкручивается в дерево; другой конец — метрическая резьба для гайки или вкручивания в металлическую деталь.
Конструкция и альтернативные названия
- Без головки: Весь стержень имеет резьбу. После установки поверхность остается чистой, без следов крепежа.
- Два типа резьбы на концах:
- Древесная резьба: Крупная, глубокая, с острым концом. Самонарезающая для массива дерева, фанеры, ДСП. Обеспечивает высокое усилие сцепления.
- Метрическая резьба: Стандартная (часто M4-M12). Используется с гайками, шайбами или вкручивается в метрические резьбовые отверстия.
- Альтернативные названия: Двусторонний винт, мебельный стяжной болт, болт для подвеса, двусторонний болт без головки.
Стандарты и размеры
- Распространенные стандарты: DIN 693, ISO 1478, ANSI/ASME B18.12.
- Метрическая система (самая распространенная):
- Диаметры: M4, M5, M6, M8, M10, M12.
- Длина: 20-200 мм (выбирается по толщине деревянной детали).
- Обозначение: M6×50 (метрическая резьба M6, общая длина 50 мм).
- Дюймовая система: 1/4″, 5/16″, 3/8″ и т.д. Используется в мебели и оборудовании для Северной Америки.
Материалы и покрытие
- Оцинкованная углеродистая сталь: Экономичный вариант. Для домашней мебели/общего использования в деревообработке. Слабая коррозионная стойкость.
- Нержавеющая сталь 304/316: Для улицы, влажной, морской среды. Высокая стойкость к ржавчине.
- Латунь: Декоративность. Для дорогой мебели / предметов искусства.
Ключевые особенности
- Скрытое соединение: Без головки, на лицевой поверхности нет шляпок. Эстетично, подходит для видимых поверхностей.
- Соединение "дерево-металл": Специально для соединения дерева с металлом. Надежнее саморезов или обычных болтов.
- Высокая прочность: Древесная резьба глубоко входит в древесные волокна, обеспечивая высокое сопротивление вырыванию. Метрический конец позволяет использовать гайки для хорошей несущей способности.
- Разборное соединение: Выкручивание гайки позволяет разобрать соединение. Удобно для ремонта / перемещения.
- Простой монтаж: Предварительное сверление небольшого отверстия в дереве, вкручивание методом двух гаек или специальным инструментом.
Типичное применение
- Производство мебели: Крепление ножек столов/стульев (деревянная ножка к металлическому основанию), стяжка корпусных панелей, опоры диванов, изголовья кроватей.
- Строительное деревообработка: Подвесные элементы деревянных балок, подвесная фиксация труб, кабельных лотков, светильников от деревянного потолка, крепление вывесок.
- Декоративный монтаж: Плинтусы, рамки для картин, выставочные панели, соединение деревянных декоративных планок с металлическими деталями.
- Сборка оборудования: Крепление корпусов к деревянным основаниям, кронштейны приборов, крепление к деревянным основаниям солнечных панелей.
Особенности монтажа (ключевые моменты)
1. Предварительное сверление (для предотвращения растрескивания):
- Мягкая древесина: Диаметр отверстия ≈ 70% от диаметра древесной резьбы.
- Твердая древесина: Диаметр ≈ 80-90% для предотвращения растрескивания.
2. Метод вкручивания (метод двух гаек, самый распространенный):
- Накрутить две гайки на метрический конец и зафиксировать их друг против друга. Вкручивать в деревянную деталь гаечным ключом за гайки. После достижения нужного положения гайки открутить и снять.
3. Выбор длины: Древесная резьба должна входить в древесину как минимум на 2/3 толщины доски. На метрическом конце должна оставаться достаточная длина для накручивания гайки и шайбы.
