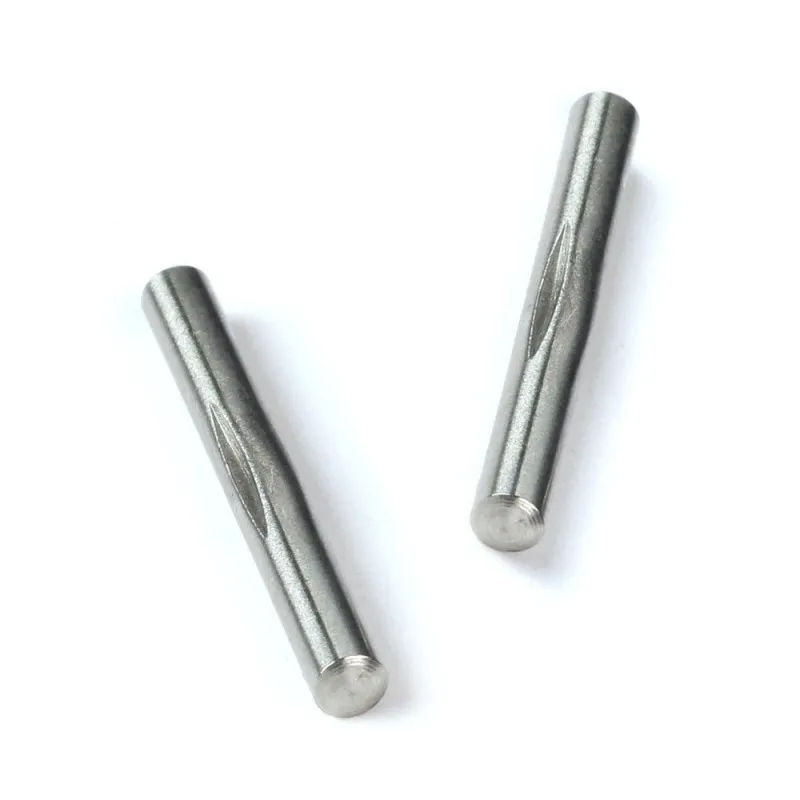

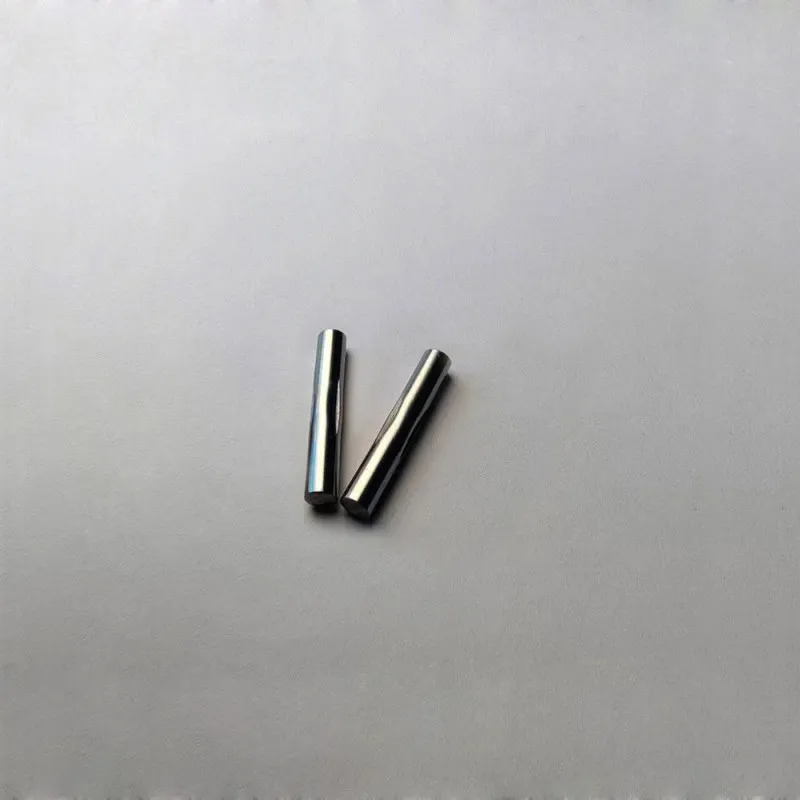

Полное английское название: Grooved Pins
Стандартное китайское название: штифт с канавками (также называют пазовый штифт, штифт с продольными канавками)
Штифты с канавками – это широко распространённый в промышленности класс упругих штифтов, ключевая особенность которых – наличие продольных канавок, запрессованных на сплошном цилиндрическом стержне. Фиксация и позиционирование обеспечиваются за счёт упругой деформации.
На поверхности стержня обычно равномерно по окружности через 120° расположены 3 продольные канавки. Канавки формируются методом накатки или штамповки, что вызывает контролируемую микродеформацию материала стержня наружу. При запрессовке в отверстие соответствующего диаметра канавки сжимаются под давлением стенок отверстия, стержень создаёт радиальное упругое усилие распора, образуя с отверстием плотную посадку с натягом. Это обеспечивает надёжную фиксацию и позиционирование, а также высокую стойкость к вырыванию и вибрациям.
По расположению канавок (основной тип)
Штифты с параллельными канавками по всей длине
Канавки равномерно распределены по всей длине стержня, глубина постоянна, усилие фиксации равномерно и стабильно. Это наиболее распространённый базовый тип. Версия с направляющим стержнем на одном конце обеспечивает быстрое центрирование и упрощает монтаж.
Соответствующие стандарты: DIN 1473 / ISO 8740 (обычный), DIN 1470 / ISO 8739 (с направляющим стержнем)
Штифты с коническими канавками по всей длине
Глубина канавок изменяется по длине стержня, образуя конус. Сопротивление при запрессовке возрастает с глубиной – чем глубже, тем плотнее. Подходит для глухих отверстий или ситуаций, требующих постепенного заклинивания.
Соответствующий стандарт: DIN 1471 / ISO 8744
Штифты с канавками на половине длины
Канавки расположены только на одной половине стержня, другая половина гладкая. Гладкий участок может использоваться как ось или шарнир, совмещая функции вращения и фиксации в основном материале, без дополнительных креплений.
Соответствующие стандарты: DIN 1472 (полудлинный с конической канавкой), DIN 1474 (полудлинный с обратной конической канавкой)
Штифты с центральной канавкой на 1/3 длины
Канавки сосредоточены в средней части стержня, оба конца гладкие. Оба конца могут использоваться как сопрягаемые поверхности, часто применяется для шарнирных соединений, фиксации стопорных колец или двустороннего позиционирования.
Соответствующий стандарт: DIN 1475 / ISO 8742
По конструкции головки
Безголовые штифты: самый распространённый тип, без осевого ограничителя, оба конца плоские или со скошенной кромкой / направляющим стержнем. Большинство стандартных штифтов относятся к этому типу.
Штифты с круглой головкой: один конец имеет дисковую головку, выполняет осевое ограничение, не требует дополнительных стопорных колец для предотвращения осевого смещения деталей. Соответствующий стандарт: DIN 1476 / ISO 8746
Штифты с потайной головкой: один конец имеет 90° потайную головку, после установки головка находится заподлицо с поверхностью детали, подходит для применений с высокими требованиями к плоскостности. Соответствующий стандарт: DIN 1477 / ISO 8747
Штифты с канавкой под стопорное кольцо: на стержне выполнена канавка для установки пружинного стопорного кольца, расширяющая функцию осевой фиксации. Соответствующий стандарт: DIN 1469
| Система стандартов | Номер стандарта | Тип изделия |
| DIN (немецкий) | DIN 1470 | Штифт с направляющим стержнем и параллельными канавками по всей длине |
| DIN (немецкий) | DIN 1473 | Штифт с параллельными канавками по всей длине |
| DIN (немецкий) | DIN 1471 | Штифт с коническими канавками по всей длине |
| DIN (немецкий) | DIN 1475 | Штифт с центральной канавкой на 1/3 длины |
| DIN (немецкий) | DIN 1476 | Штифт с круглой головкой и параллельными канавками по всей длине |
| ISO (международный) | ISO 8739 | Штифт с направляющим стержнем и параллельными канавками по всей длине |
| ISO (международный) | ISO 8740 | Штифт с ромбовидными канавками (параллельный) |
| ISO (международный) | ISO 8742 | Штифт с центральной канавкой на 1/3 длины |
| Китайский ГОСТ | GB/T 13829 series | Эквивалентно соответствующим стандартам ISO |
Основные материалы: низкоуглеродистая автоматная сталь (например, 9SMnPb28K), среднеуглеродистая сталь, нержавеющая сталь (A2/304, A4/316), легированная сталь, латунь, алюминиевые сплавы и др. Выбор зависит от требований к прочности и коррозионной стойкости.
Распространённая обработка поверхности: без покрытия, чернение (оксидирование), электролитическое цинкование (белое или цветное), пассивация, никелирование и др.
Ключевые особенности
Низкие требования к отверстиям: достаточно обычного сверления с допуском H11, не требуется развёртывание, что значительно снижает стоимость обработки.
Высокая надёжность самоблокировки: упругая конструкция обеспечивает стойкость к вибрациям и ударам, не ослабляется в процессе эксплуатации.
Высокая эффективность монтажа: запрессовочный монтаж, не требует гаек, резьбы, может выполняться вручную или пневмоинструментом.
Высокая функциональная интеграция: один штифт одновременно выполняет функции позиционирования, фиксации и оси, компактная конструкция.
Типичные области применения
Точное позиционирование деталей пресс-форм, приспособлений, станков
Осевая фиксация стопорных колец, пружин, кулачков, рычагов и т.д.
Шарнирные и поворотные оси в лёгком машиностроении и электронике
Лёгкие соединения мелких деталей, может заменять малые болты и заклёпки
