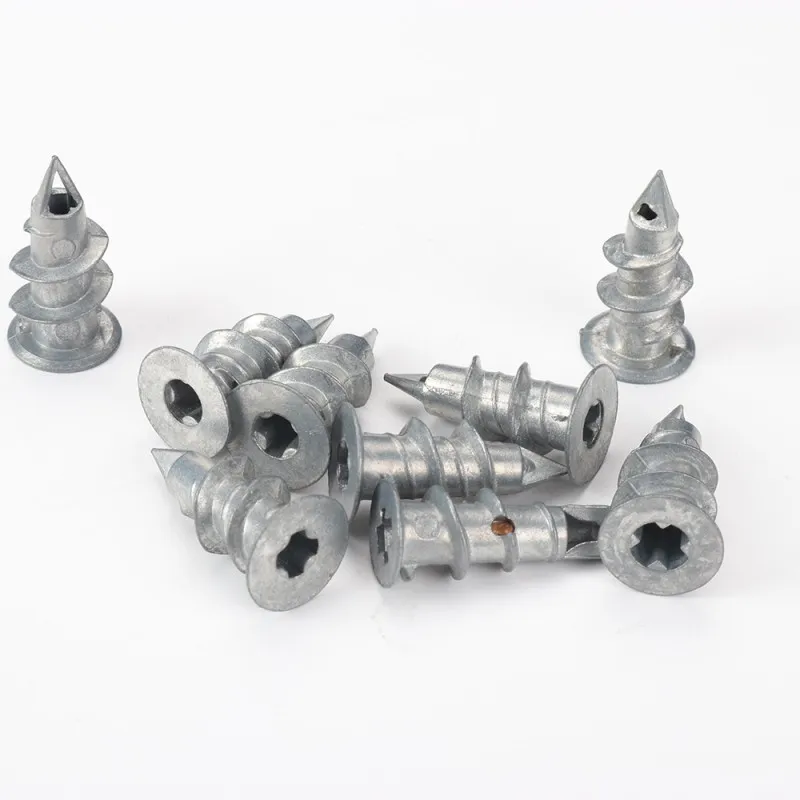

Цинкового сплава спиральные гипсокартон дюбеля, обычноизвестный как быстро Гекко, самонарезающий гипс якорь, сплав цинка гипса расширения вилка в отрасли, английский стандарт зовут цинковый сплав саморез гипсокартон якорь / скорость якорь, свет и средние металлические анкера оптимизирован для легкой полые листы.
Цинкового сплава спиральные гипсокартон дюбеля, обычноизвестный как быстро Гекко, самонарезающий гипс якорь, сплав цинка гипса расширения вилка в отрасли, английский стандарт зовут цинковый сплав саморез гипсокартон якорь / скорость якорь, свет и средние металлические анкера оптимизирован для легкой полые листы.Аксессуары также основной обновить альтернатива традиционной настольной пластик гипс расширения труб.
В целом представляет собой полую спиральную конструкцию, сформированную методом литья под давлением, которая разделена на 4 функциональных сегмента сверху донизу. Для пластин разной твердости подходят различные типы торцов:
Задний ограничительный фланец
Округлый расширенный фланец в нижней части прилегает к стене после установки, что служит ограничителем осевого хода для предотвращения полного ввинчивания анкерного болта во внутреннюю поверхность плиты и его выхода из строя; в то же время местное давление распределяется, чтобы снизить риск образования трещин на контактной поверхности плиты.
Стержень со спиральным ребром
Внешняя стенка шахты окружена непрерывной широкой спиральной лопастью, которая является основной анкерной силовой конструкцией.При вкручивании спиральный край обрезается и заделывается внутрь пластины, образуя большую площадь поверхности прикуса с резьбой, которая выдерживает нагрузку за счет механического усилия прикуса, что может увеличить сцепление гвоздя с поверхностью в 2-3 раза по сравнению с гладкой пластиковой расширительной пробкой.
Полое внутреннее отверстие
В центре находится сквозное внутреннее отверстие, а отверстие приспособлено к соответствующим спецификациям саморезов.Когда винт ввинчивается, внутреннее отверстие сжимается для создания радиального микрорасширения, которое дополнительно сжимает внутреннюю стенку пластины для достижения эффекта двойной фиксации: “прикус резьбы + фиксация микрорасширения” Эффект двойной фиксации.

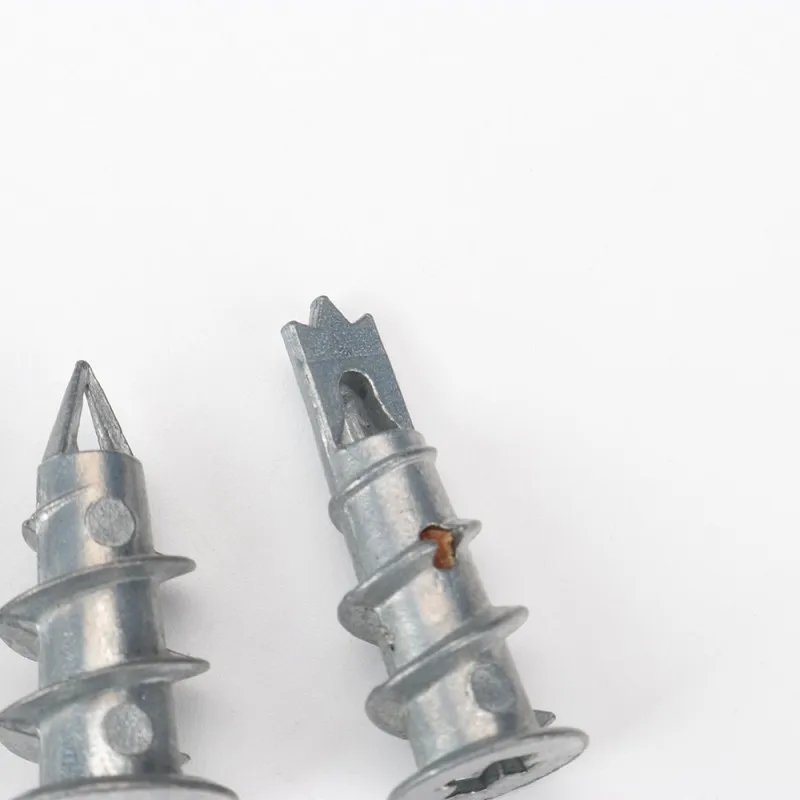

Передняя режущая головка

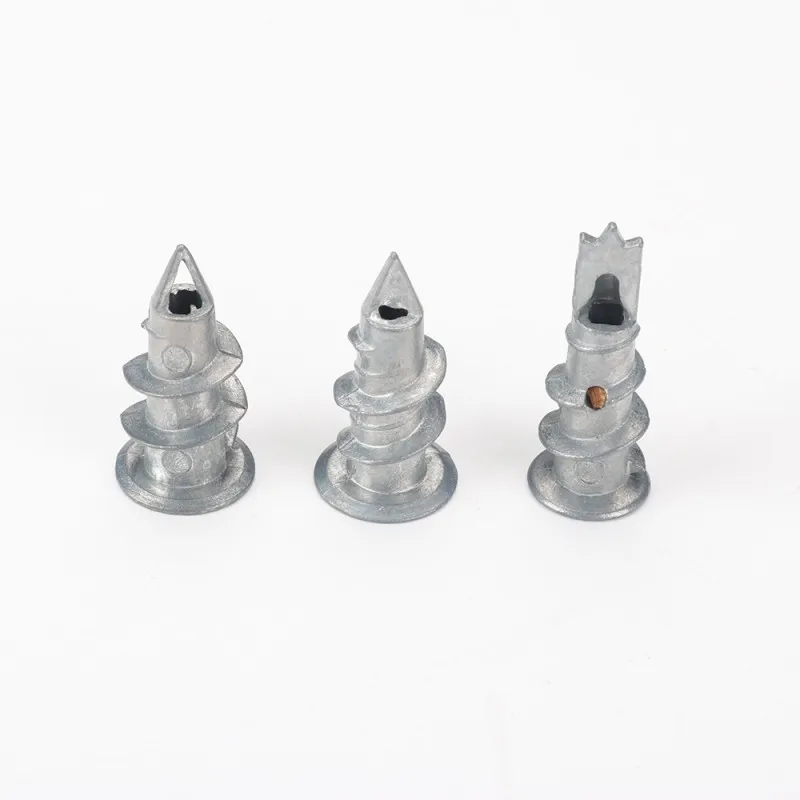

Для того, чтобы вписаться в направляющую структуру пластины, основное направление разделено на 3 стиля:
Тип остроконечного конуса: Наиболее универсальный тип, подходящий для обычныхгипсокартонных плит толщиной 9 ~ 15 мм, может быть предварительно пробит с небольшими направляющими отверстиями или ввинчен непосредственно
Тип резки с тремя наконечниками: поставляется с тремя режущими кромками и обладает повышенной способностью к самосверлению. Его можно ввинчивать непосредственно в плиты из силиката кальция и утолщенные гипсовые плиты без предварительного сверления.
Зубчатая коронка с зазубринами: самое сильное усилие резания, подходит для твердых и легких поверхностей, таких как фиброцементные плиты и легкие теплоизоляционные декоративные плиты
Этот продукт относитсяк способу крепления резьбовых соединений, который отличается от принципа экструзионного расширения при традиционном расширении обсадной колонны. Полный процесс крепления разделен на два этапа:
Этап ввинчивания в место укуса: После выравнивания точки установки анкерный болт приводится во вращение с помощью поддерживающих саморезов, передняя режущая головка разбивает пластину, а спиральные ребра синхронно разрезают пластину и глубоко врезаются в корпус пластины по ходу резьбы, образуя законченную структуру зацепления с резьбой. На данный момент базовый захват для гвоздей уже доступен.
Стадия расширения фиксатора: При фиксации объекта и затягивании винта наружное натяжение винта сжимает внутреннее отверстие анкера, вызывая небольшое радиальное расширение спирального вала, дальнейшее сжатие внутренней стенки резьбы пластины, устранение зазора при стыковке и повышение прочности на растяжение и свойств защиты от расшатывания.
1. Материал корпуса
В основном используется Zamak 3 / Zamak 5 Литой цинковый сплав (цинк-алюминий-медь), который является стандартным материалом для крепежных деталей точного литья под давлением:
Оригинал обладает антикоррозийными свойствами, в сухом помещении не требуется дополнительной гальванической обработки, и после длительного использования на нем нелегко образуется ржавчина.
Отливка обладает превосходной текучестью, может образовывать сложные спиральные структуры за одно изделие, обладает высокой точностью размеров и хорошей однородностью при массовом производстве.
Существует хороший баланс между ударной вязкостью и твердостью, и он не будет расползаться и расслабляться при длительном воздействии, как пластиковые расширительные пробки, и не будет трескаться и крошиться, как чугун.
Немагнитный, может использоваться в специальных установках, таких как слаботочное оборудование и прецизионные приборы
2. Изготовление и обработка поверхности
Для цельного формования используется процесс прецизионного литья под высоким давлением с последующим удалением заусенцев и пассивирующей обработкой поверхности; модели с высокими антикоррозийными требованиями могут быть дополнительно покрыты никелем и обработаны дакрометом, что подходит для влажных условий и полуоткрытых помещений.
Опорными элементами крепления обычно являются крестовые саморезы из оцинкованной углеродистой стали, которые можно заменить саморезами из нержавеющей стали 304 для случаев высокой коррозии.
Если взять в качестве примера общие метрические характеристики, представленные на рынке, то следующие параметры основаны на стандартной гипсокартонной плите толщиной 12 мм и испытаниях на вертикальную статическую нагрузку, а коэффициент запаса прочности в 4 раза превышает разрушающую нагрузку:
| Технические характеристики и модели (наружный диаметр × общая длина) | подходят для саморезов. Технические характеристики | рекомендуются для толщины листа | . Одиночная безопасная статическая нагрузка (вертикальное натяжение) | требования к предварительному сверлению |
| Φ13 × 32 мм | M4 / M5 | 9 ~ 15 мм | 8 ~ 12 кг | Нет необходимости /направляющее отверстие Φ3 мм |
| Φ13×41 мм | M4 /M5 | 12 ~ 20 мм | 10 ~ 15 кг | Нет необходимости / направляющее отверстие Φ3 мм |
| Φ14 × 32 мм | M5/M6 | 10~18 мм | 12~18 кг | Направляющее отверстие M5/Φ4 мм |
| Φ15× 38 мм | M5/M6 | 15 ~ 25 мм | 15 ~22 кг | Направляющее отверстие Φ4 мм |
Подходящий субстрат
Адаптация основы: гипсокартон на бумаге, плита из силиката кальция, гипсовый блок
Совместимость и адаптация: фиброцементная плита, газобетонный блок, легкий пустотелый кирпич, теплоизоляционная и декоративная интегрированная плита, пенополистироловая плита
Не применимо: твердый бетон, гранит и другие высокопрочные твердые основания (недостаточное усилие крепления, легко повредить анкер)
Типичные сценарии применения
Предметы домашнего обихода гражданскогоназначения: карнизы для штор, вешалки для полотенец, рейки, декоративные картины, небольшие потолочные светильники, нижние коробки выключателей, настенные ящики для хранения, плинтуса, небольшие стойки для телевизоров для облегчения крепления
Коммерческий офис: подвески для перегородок из легкого стального киля, вывески, кронштейны для багажников, аксессуары для офисных перегородок, крепление для выставочных стендов
Отделочные материалы для инструментов: панель для внутренней отделки, панель для облицовки навесных стен, крепление фона мягкой упаковки к стене
Основные преимущества
Высокая эффективность монтажа: ударная дрель не требуется, для строительства можно использовать обычную отвертку или аккумуляторную электрическую дрель. разовая установка занимает всего10 ~ 20 секунд, что подходит для серийного строительства.
Небольшое повреждение пластины: диаметр сверления небольшой, усилие спирали равномерное, хрупкие пластины, такие как гипсокартон, нелегко расколоть, а уровень отказоустойчивости при установке кромки выше, чем у пластиковых расширительных пробок.
Высокая устойчивость крепления: металлический материал не имеет проблем со старением и ползучестью, его нелегко ослабить после длительного использования, а виброустойчивость лучше, чем у пластиковых расширительных труб.
Многоразовый: анкерный болт можно оставить в стене после удаления винтов. многократная разборка и сборка не влияют на эффективность крепления. Подходит для подвесок, которые нуждаются в частой замене.
ограниченность
Этоанкерное изделие легкого и среднего размерас ограниченной несущей способностью на единицу и не может использоваться в тяжелых условиях эксплуатации, таких как тяжелые шкафы, крупногабаритная бытовая техника и подъемные детали.
Полностью полагаясь на прочность самого листа при переноске, ультратонкие гипсокартонные плиты и размягченные влагой листы значительно уменьшат усилие крепления.
Удельная стоимость выше, чем у обычных пластиковых расширительных трубок, при этом требования к большому объему низкие, а рентабельность низкая.
Установочная метка: Отметьте точку установки на стене, обратите внимание, чтобы киль и трубопровод не попали внутрь плиты; расстояние между точками от края плиты рекомендуется составлять ≥30 мм во избежание образования сколов.
Направленное сверление (необязательно): Обычную гипсокартонную плиту можно вкручивать напрямую; для твердых плит рекомендуется использовать ручную электрическую дрель для пробивания направляющих отверстий диаметром 3-4 мм, чтобы уменьшить сопротивление вкручиванию.
Вверните анкерный болт: Вставьте соответствующие винты во внутреннее отверстие анкерного болта, поверните винты отверткой и вкрутите анкерный болт вертикально в стену до тех пор, пока фланец полностью не войдет в стену.
Неподвижные предметы: выровняйте монтажные отверстия так, чтобы в них входили винты, прикрепите крепежные детали к стене и затяните винты до тех пор, пока они не станут устойчивыми.
Примечание: Чрезмерно сильное затягивание запрещено во избежание проскальзывания винта или протягивания пластины насквозь.
