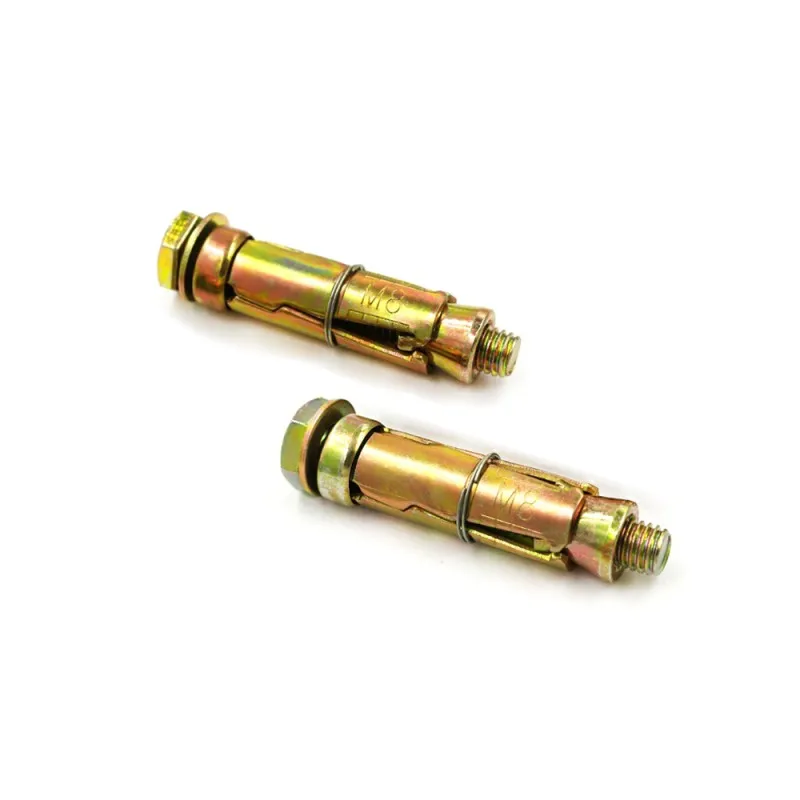

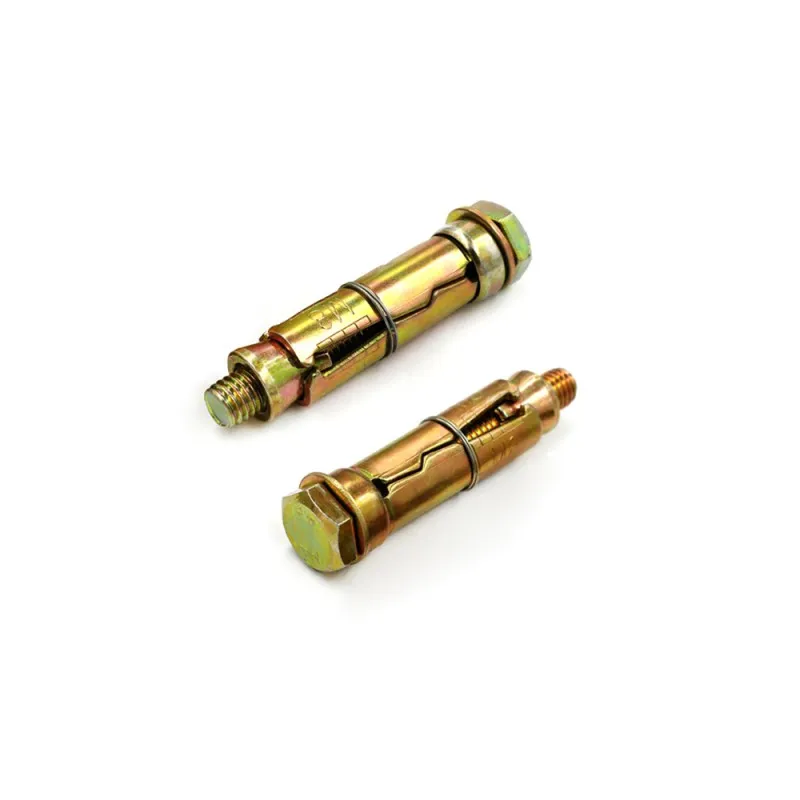

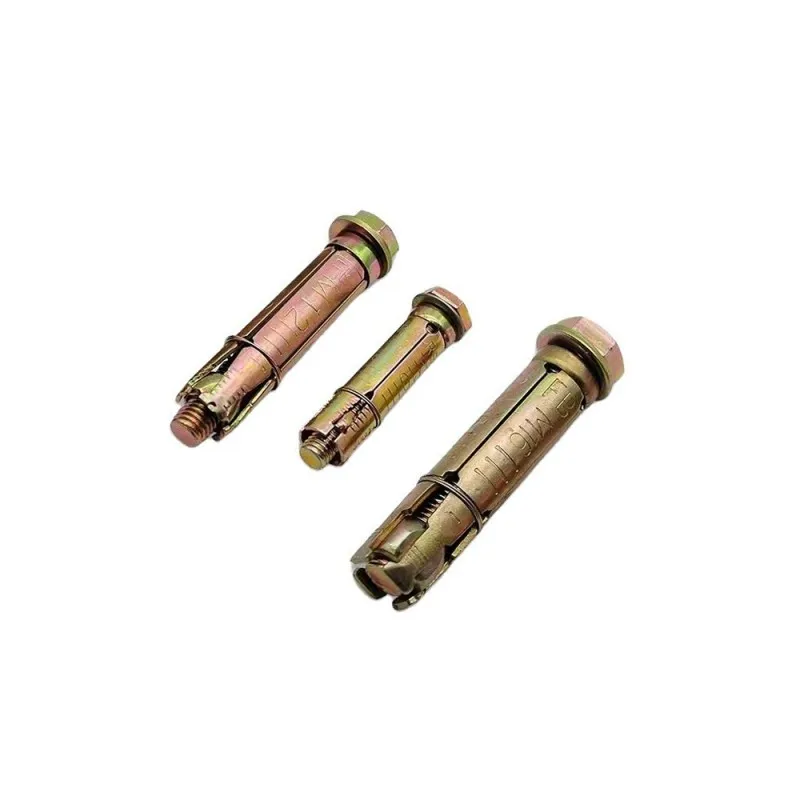

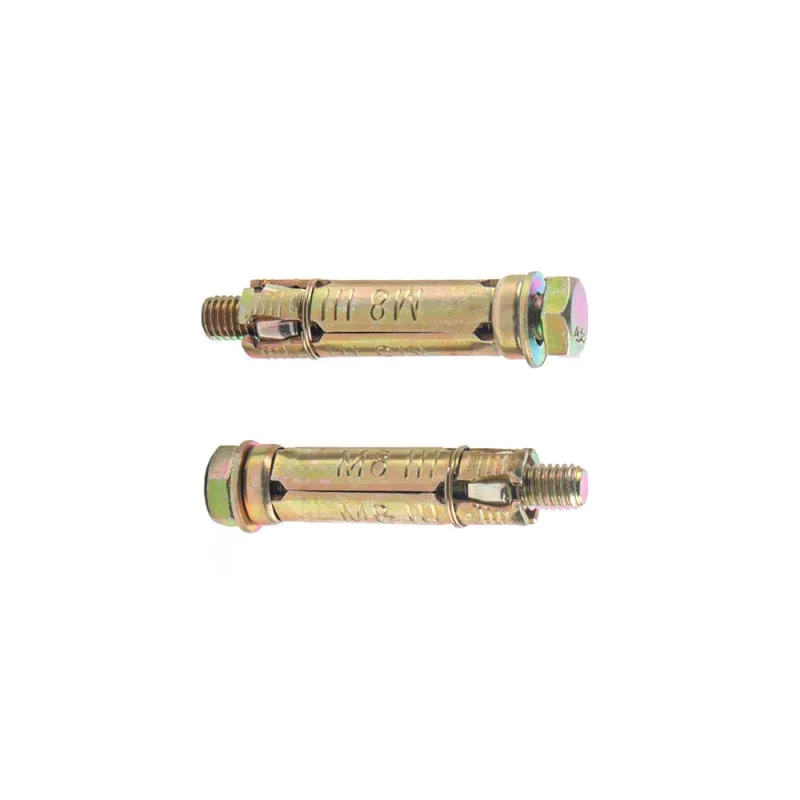

Расширительные болты корпуса из четырех частей (сверхпрочные внешние расширительные винты)
Эторасширительный анкер корпуса с четырьмя клапанами, также известный как сверхмощный внешний расширительный винт и экранирующий расширительный анкер, соответствующий английскому стандартному названию Экранирующий анкер.

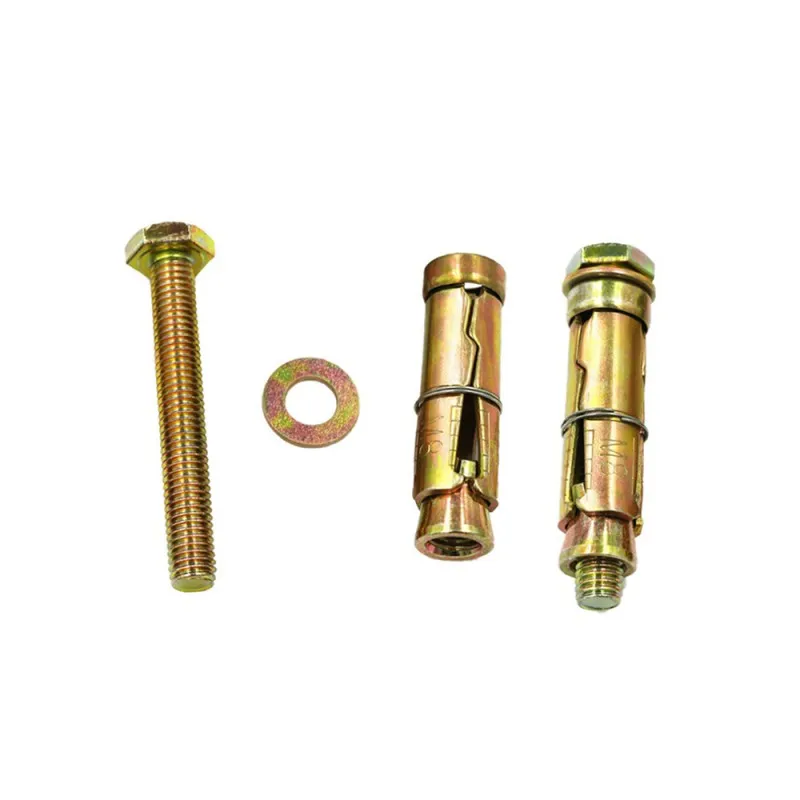

Продукт представляет собой предварительно установленную на заводе интегрированную конструкцию без сборки на месте, а ядро состоит из четырех частей:
Расширительный рукав с четырьмя клапанами
Пластина из низкоуглеродистой стали прессуется и комбинируется, и осевое направление разделяется на четыре равные канавки, а средняя часть окружена эластичным кольцом из стальной проволоки, которое складывается и фиксируется для обеспечения того, чтобы корпус заслонки не расползался в предварительно установленном состоянии; внутренняя стенка трубки имеет конический направляющий наклон, и четыре лепестка одновременно выдавливаются наружу и равномерно, образуя большую площадь поверхности прикуса.На корпусе трубки нанесены технические характеристики и стальные уплотнения, что удобно для быстрой идентификации на месте.
Винт с полной резьбой с конусообразной головкой
Нижний конец винта представляет собой коническую расширительную головку, которая точно соответствует внутренней конусности корпуса; весь процесс имеет внешнюю резьбу и взаимодействует со стопорной гайкой для передачи осевого натяжения, которое является основным компонентом передачи усилия, обеспечивающим расширение.
Шестигранная стопорная гайка+ плоская шайба
Внешняя шестигранная гайка представляет собой деталь, прикладывающую усилие, и винт можно потянуть для перемещения в осевом направлении, затянув по часовой стрелке; плоская шайба распределяет усилие сжатия на торцевой поверхности, чтобы избежать смятия поверхности неподвижной детали.
Закройте проволочное кольцо
Середину корпуса окружает кольцевой обруч из пружинящей стальной проволоки, который не только обеспечивает стабильность формы корпуса, но и расширяется синхронно с корпусом заслонки в процессе расширения, не мешая ходу расширения.
Он относитсяк механическому расширительному анкерному болту чисто фрикционного типа. Усилие закрепления возникает за счет трения при выдавливании и механического прижатия корпуса и стенки отверстия подложки:
Вставьте анкерный болт целиком в предварительно подготовленное отверстие для сверления, соответствующее наружному диаметру корпуса, и торцевая поверхность шайбы будет плотно зафиксирована.
Затяните шестигранную гайку по часовой стрелке, винт вытягивается за гайку и выдвигается в осевом направлении, а коническая расширительная головка в нижней части постепенно вдавливается внутрь втулки.
Радиальная сила конусообразной головки заставляет четыре лепестка равномерно расширяться наружу, а наружная стенка обсадной колонны плотно прижимается к внутренней стенке бурового отверстия, что приводит к постоянному положительному радиальному давлению.
После того, как гайка затянута со стандартным моментом затяжки, втулка и стенка отверстия в подложке образуют устойчивое экструзионное соединение, основанное на статическом трении для передачи нагрузки для обеспечения крепления и анкеровки.
| Классификация материалов, | субстрата класс, | успеваемость, | общая обработка поверхности, | применимая окружающая среда, |
| мейнстрим углеродистая сталь типа | сталь q235 низкоуглеродистой стали | марки 4.8 | разноцветные оцинкованный (цинк цвет, стиль на картинке) | внутренний сухой, обычный открытый низкой коррозионной сцены, лучшая цена, самая высокая доля на рынке, высокое |
| Инженерная антикоррозийная модель | качество анти-коррозии углеродистой стали | марки 4.8/5.8 | горячей dipGalvanized | на открытом воздухе, высокая влажность, умеренно агрессивной среды, анти-ржавчина способность значительно лучше, чем у гальванических цинковых |
| нержавеющей стали антикоррозийная | 304/316 нержавеющая | сталь A2-70 / A4-70 по | поверхности пассивации | , прибрежных соленых брызг, химической коррозии, пищевой гигиены, повышенной влажности и других агрессивных средах |
Ниже приводитсялабораторное эталонное значение для твердого бетонного основания C25. Фактический проект рекомендует принимать в 3-4 раза превышающий расчетную допустимую нагрузку коэффициент запаса прочности.
| Номинальные характеристики | соответствуют диаметру сверления | , общему диапазону длин | , предельному усилию вытягивания, эталонной | конструкции, допускающей статическую нагрузку (в 3 раза превышающую коэффициент запаса прочности) |
| M6 | Φ10 мм | 50 / 60 / 70 / 80 мм | ~ 2,2кН (около 220 кг) | ≤70 кг |
| M8 | Φ12 мм | Φ12 мм 60 / 70 / 80 / 100 мм | ~ 4,0 кН (около 400 кг) | ≤130 кг |
| M10 | Φ14 мм | 70 / 80 / 100 / 120 мм | ~ 6,5кН (около 650 кг) | ≤210 кг |
| М12 | M12 | Φ16 мм 80 / 100 / 120 / 150 мм | ~ 9,5 кН (около 950 кг) | ≤ 310 кг |
| M16 | Φ22 мм | 100 / 120 / 150 / 180 мм | ~ 18 кН (около 1800 кг) | ≤600 кг |
| M20 Φ28mm | Φ28 мм | 120 / 150 / 200 мм | ~ 28 кН (около 2800 кг)≤930 кг | ≤930 кг |
Рекомендуемый подходящий субстрат
Твердый бетон C15 ~ C40, спеченный твердый красный кирпич, стена из плотного цементного раствора, натуральный твердый камень, высокопрочный серый песчаный кирпич.
Типичные сценарии применения
Строительная техника: киль навесной стены, встроенные детали стальных конструкций, подвеска противопожарного трубопровода, тяжелая полочная колонна, кронштейн для установки лифта
Промышленная установка: база станкостроительного оборудования, стойка сборочного конвейера, база тяжелого двигателя, база воздушного компрессора, промышленное ограждение
Муниципальное благоустройство дома: противоугонные окна, входные двери, балконные ограждения, внешние кронштейны для кондиционеров, большие фонари, наружные вывески
Отключить сцену
Пустотелые / рыхлые легкие основания, такие как пустотелый кирпич, газоблоки, гипсокартон, ячеистый кирпич и т.д./ Рыхлый и легкий субстрат
Стационарное оборудование с длительной сильной вибрацией и переменными ударными нагрузками, такое как двигатели, вентиляторы и штамповочное оборудование
Конструктивные анкерные детали из потрескавшегося бетона и высокой сейсмической прочности
Сценарии приостановки с высоким риском, связанные с личной безопасностью, такие как подъемные пункты и средства эвакуации
Основные преимущества
Равномерное расширение и стабильная несущая способность: четырехлопастная симметричная структура расширяется более равномерно, площадь контакта большая, разброс силы крепления небольшой, а консистенция серийной конструкции лучше, чем при обычном наружном расширении с двумя канавками.
Предварительно установленный встроенный тип удобен для строительства: заводская сборка завершена, и его можно использовать "из коробки". Нет необходимости в сборке на месте, им можно управлять с помощью обычного гаечного ключа, и процесс строительства пользуется высокой степенью популярности.
Полный охват техническими характеристиками и высокая универсальность:M6 до серийное производство полных технических характеристик от M6 до M20 может охватывать большинство средне- и тяжеловесных вариантов крепления, и это общий стандарт в области машиностроения.
Превосходная стоимостьпроизводительность: производительность выше, чем у легких расширительных анкеров, а стоимость намного ниже, чем у химических анкеров и задних расширительных нижних анкеров, и комплексное преимущество в стоимости очевидно.
