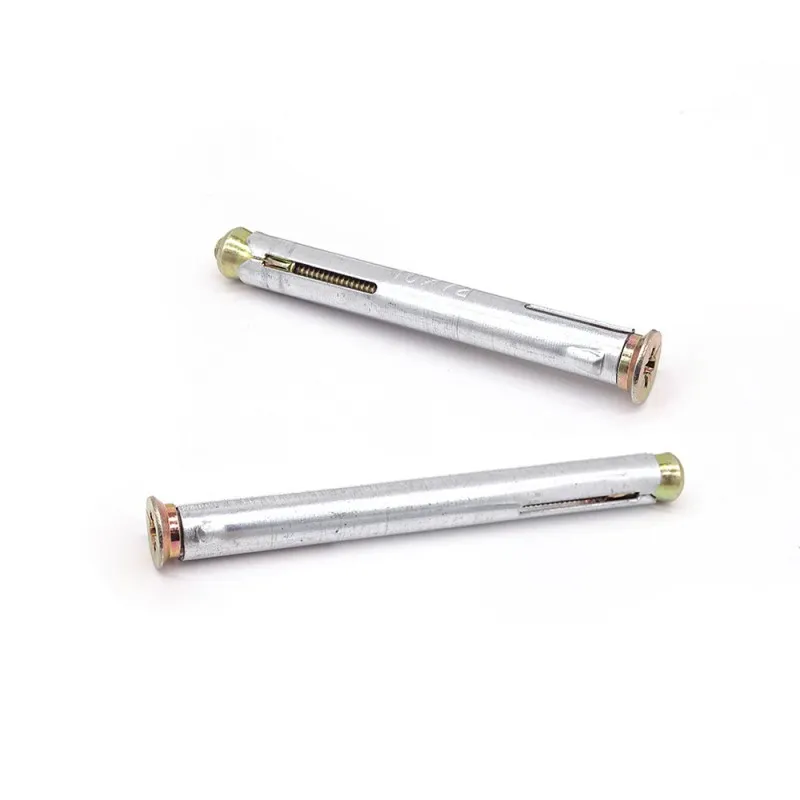

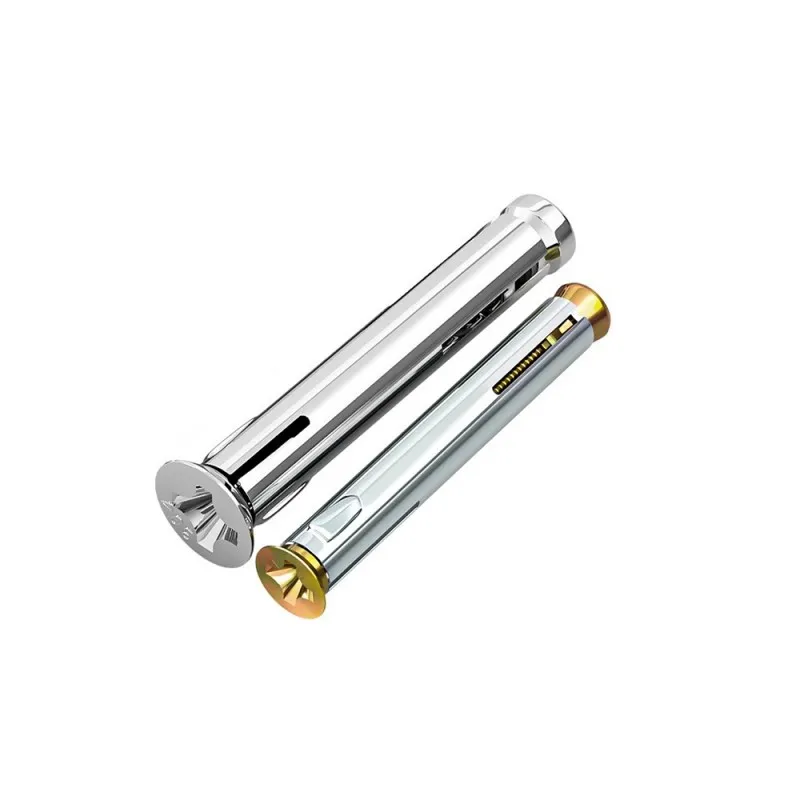

Оконный анкер gecko, также известный как специальные расширительные болты для дверей и окон с потайной головкой, gecko, международное распространенное название - анкер для металлической рамы, принадлежитк встроенному фрикционному расширительному анкеру, является эксклюзивным стандартным крепежом в области установки дверей и окон в зданиях, разработанным для сценариев установки тонкостенных профилей, для решения проблемы обычных внешних расширительных болтов - болевой точки отрасли с выступающими головками и легко раскладываемыми профилями.

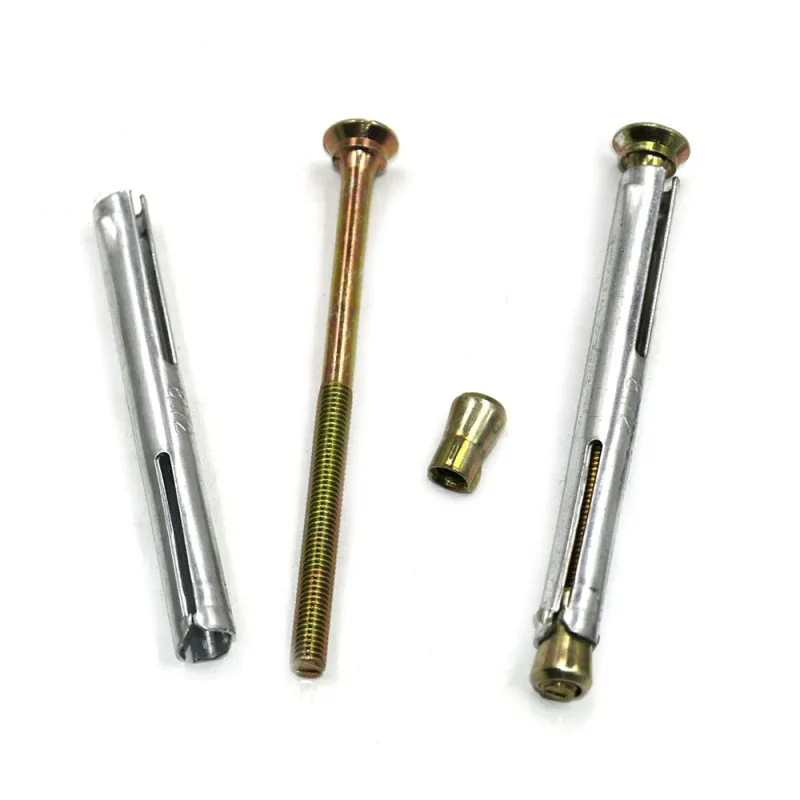

1. Демонтаж основной конструкции
Якорь представляет собой интегрированную структуру, которая сверху донизу разделена на три функциональных блока:
Поперечный приводной конец с потайной головкой: стандартная форма головки с потайной головкой под углом 90 °, после затяжки может вообще не быть готовых потайных отверстий для входных и оконных профилей, находится на одном уровне с поверхностью профиля, не мешает открыванию и закрыванию дверей и окон, не сдавливает уплотнительную ленту; поперечная канавка подходит для обычных крестообразных отверток/ электрических бит, и для строительства на месте не требуется специальных инструментов.
Щелевой расширительный кожух: встроенный кожух из холоднокатаной стали, стенка трубы открыта с помощью1-2 продольных сквозных швов, которые являются основным источником силы расширения; верхний конец кожуха снабжен ограничительным выступом для предотвращения проскальзывания анкерного болта в буровое отверстие в целом.
Конический расширительный сердечник (коническая гайка): Коническая металлическая деталь с внутренней резьбой, которая совпадает с резьбой винта; при затягивании болта она смещается в осевом направлении вдоль винта, преобразуя осевое натяжение в силу радиального расширения и сжимая втулку для достижения расширения.
2. Как работает постановка на якорь
Это относится к типичномуанкерному креплению с фрикционным расширением: когда верхний болт вращается по часовой стрелке, винт тянет нижний конический расширительный стержень вверх; клиновидная поверхность конической конструкции преобразует осевое натяжение в равномерное радиальное расширяющее усилие, заставляя щелевую втулку распространяться наружу вдоль щели, плотно прилегая к внутренней стенке отверстия для сверления бетона.
Сила закрепления состоит из двух частей: одна - это сила статического трения, создаваемая положительным давлением между внешней стенкой корпуса и основанием, а другая - механическая сила прижима, создаваемая краем корпуса, встроенным в основание. Эти две составляющие работают вместе для достижения статической несущей способности.
Его основной конструктивной особенностью являетсято, что расширение происходит внутри сверлящегоотверстия на протяжении всего процесса, что является "встроенным расширением”. Он не будет оказывать расширяющее и растрескивающее воздействие наружу на монтажные отверстия дверных и оконных профилей и может эффективно защищать тонкостенные профили из алюминиевых сплавов и пластичной стали от деформации и растрескивания.
1. Делятся по материалу и классу антикоррозионной защиты
| Тип материала | , уровень производительности | , обработка поверхности | , применимая сцена |
| , углеродистая сталь Q235 | класс 4.8 | гальванический цинк (белый цинк / цветной цинк) | сухая среда в помещении, двери и окна для обустройства дома, кронштейны для легких помещений |
| , углеродистая сталь Q235 | класс 4.8 | горячее цинкование | влажная среда на открытом воздухе, двери и окна для наружных стен, наружные кронштейны, антикоррозийные характеристики лучше, чем гальванический цинк |
| нержавеющая | сталь 304 A2-70 | пассивирующая полировка | кухня и ванная комната, подвал, влажная зона, среда со слабокислотной коррозией |
| нержавеющая | сталь 316 A4-70 | пассивирующая полировка | прибрежная зона, химическая зона, наружная среда с высокой коррозионной активностью |
2. Разделен по системе спецификаций
Метрическая модель: основное направление отечественного машиностроения и благоустройства дома, спецификации охватываютM6 ~ M12, и она подходит для национальных стандартных стандартов бурения зданий;
Модели, произведенные в США/ Великобритании: экспортируются в основном для внешней торговли, распространенными спецификациями являются 1/4 ", 5/16" и 3/8", которые адаптированы к промышленным стандартам ANSI / ASME.
3. Основные технические характеристики и параметры производительности (стандартные метрические модели)
Ниже приведены общие параметры отрасли. На основе измерений бетона без трещин C30 фактическая несущая способность зависит от прочности матрицы, точности сверления и качества монтажа.
| Технические характеристики и модели | соответствуют диаметру сверления | , наружному диаметру обсадной колонны | , обычно используемой общей длине | , минимальной эффективной глубине крепления | , номинальному пределу прочности при растяжении (контрольное значение) |
| M6 | 8 мм | 7,8 мм | 50/60/80 мм | 30 мм | ≥1,2 кН |
| M8 | 10 мм | 9,8 мм | 60/80/100/120 мм | 40 мм | ≥ 2,5 кН |
| M10 | 12 мм | 11,8 мм | 80/100/120/150 мм | 50 мм | ≥ 4,0 кН |
| M12 | 14 мм | 13,8 мм | 100/120/150 /200 мм | 65 мм | ≥6,0 кН |
Установка заподлицо, идеально адаптированная к профилю
Конструкция потайной головки в точности соответствует готовым потайным отверстиям дверных и оконных профилей. После затяжки не остается выпуклости, она не мешает переключению дверей и оконных створок и не царапает уплотнительную ленту. Это эксклюзивное решение для сценариев установки дверей и окон.
Встроенный расширитель, двусторонняя защита
Эффект расширения полностью завершается внутри сверления стены, и он не будет расширяться наружу, не даст трещин в монтажных отверстиях тонкостенных профилей и не приведет к разрушению бетонных отверстий, что благоприятно для низкопрочных оснований и тонкостенных профилей.
Эффективный монтаж и универсальные инструменты
Для строительства можно использовать только крестообразную отвертку или обычную ручную электродрель. Торцевой ключ не требуется, и один человек может работать группами, что особенно подходит для установки дверей и окон на большой высоте.
Покрытие широкой длины, подходит для сложных стен
Общая длина полностью покрыта от 50 мм до 200 мм, а удлиненная модель может проникать сквозь слой изоляции, слой штукатурки и отделочный слой для достижения глубокого и эффективного крепления и решения проблемы крепления дверей и окон в системе утепления наружных стен.
Стабильное крепление, защита от расшатывания и надежность
Расширение резьбовой затяжки позволяет точно регулировать величину расширения с помощью крутящего момента. По сравнению с вставным анкерным болтом, при длительном использовании отсутствует риск ослабления, а долговременная надежность статической опоры выше.
Сверление с позиционированием: Проверьте отметку положения установочного отверстия двери и окна и используйте соответствующее ударное сверло из сплава для вертикального сверления; глубина отверстия должна быть больше общей длины анкерного болта5-10 мм, установка неглубоких отверстий запрещена.
Очистка отверстий и удаление пыли: используйте воздушный баллон или щетку для тщательной очистки бетонной пыли в отверстии; остаточная пыль в отверстии образует смазочный слой, который может привести к снижению фактической несущей способностиболее чем на 30%.
Проникновение и установка: Проденьте анкерный болт целиком через монтажное отверстие дверного и оконного профиля и вдавите его вертикально в отверстие для сверления до тех пор, пока потайная головка полностью не войдет в потайное отверстие профиля.
Затяните анкерное крепление: используйте крестообразную отвертку или электрическое долото, чтобы затянуть болты с равномерной скоростью, и остановитесь при достижении рекомендуемого крутящего момента (M8 составляет около8 ~ 10 Н・м, M10 составляет около 15 ~ 20 Н-м); Запрещается сильно затягивать с чрезмерным крутящим моментом, чтобы избежать проскальзывания винта или растрескивания корпуса.
Проверка установки: Осторожно встряхните дверные и оконные рамы, чтобы убедиться в отсутствии расшатывания, а после серийной установки будет проведено испытание на вынимание в соответствии с пропорциональной выборкой, чтобы убедиться, что прочность крепления соответствует проектным требованиям.
1. Основные области применения
Установка дверей и окон в зданиях: пластиковые стальные двери и окна, двери и окна из алюминиевого сплава, системные двери и окна, противоугонные двери, входные двери, противопожарные двери, крепление дверных рам/ оконных рам и основания стен - наиболее распространенный сценарий применения;
Проектирование навесных стен и отделочных работ: каркас навесной стены, каменный подвесной подрамник, киль для внутренней отделки, перила и фиксированное основание поручня;
Электромеханическая установка: распределительная коробка, блок слабого тока, мостовой кронштейн, кронштейн внутреннего блока кондиционера, небольшая подвесная карта трубопровода фиксированная;
Инструменты для обустройства дома: настенные шкафы, стеллажи, сантехника для ванной комнаты, основания для сушильных полок и т.д. Легко крепятся к стене.
2. Граница адаптации к субстрату
Рекомендуемое основание: монолитный бетон прочностью С20 и выше, спеченный монолитный красный кирпич, монолитный серый песчаник;
Неподъемные основания: легкие / пустотелые основания, такие как пустотелый кирпич, газобетонные блоки, гипсокартон, сотовые панели и т.д.. Такие основания не могут обеспечивать достаточного трения и подвержены разрушению крепления.
