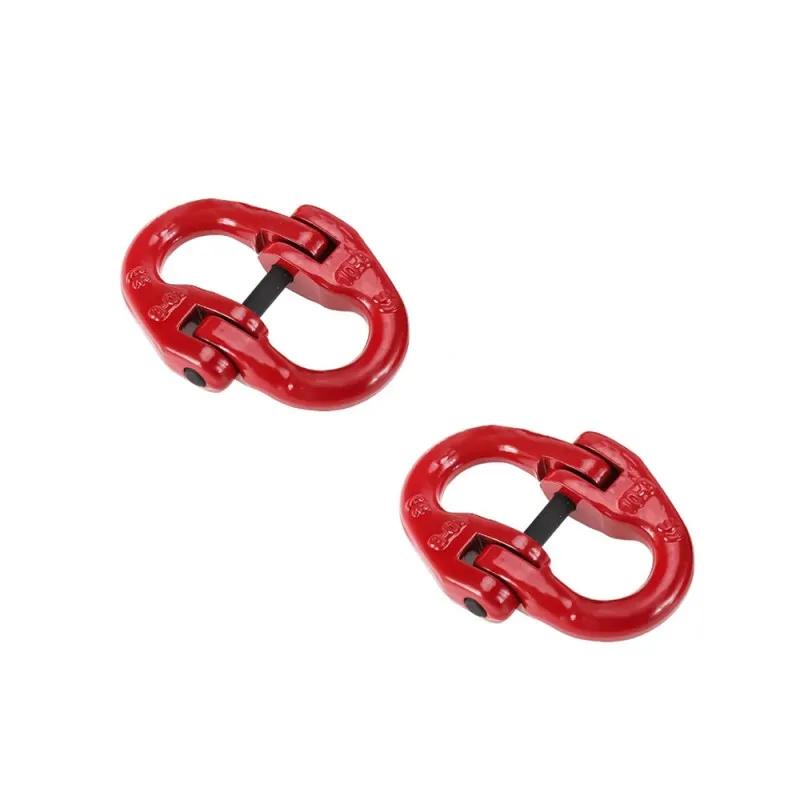

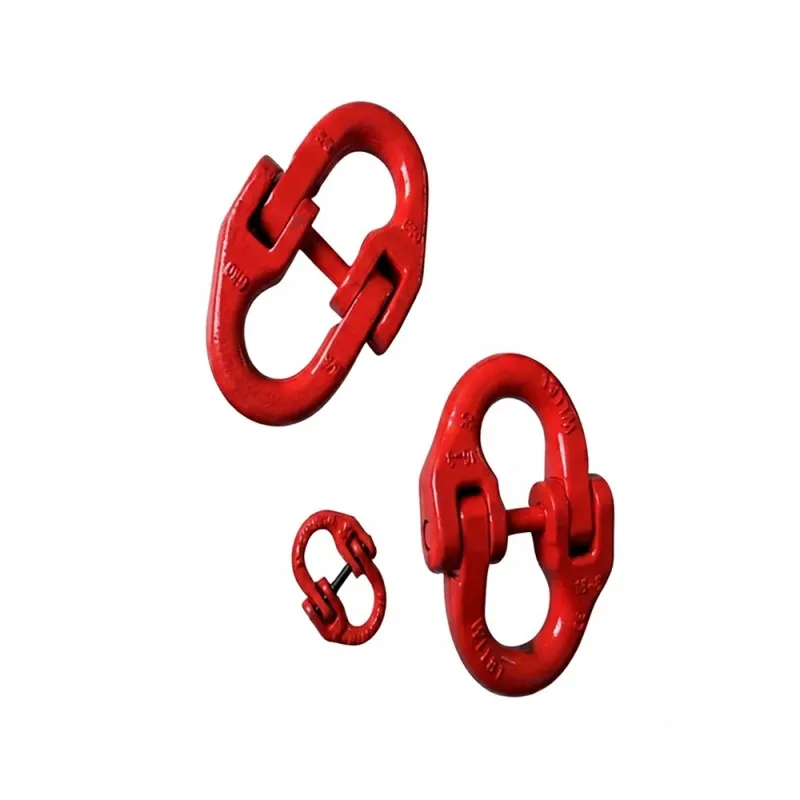

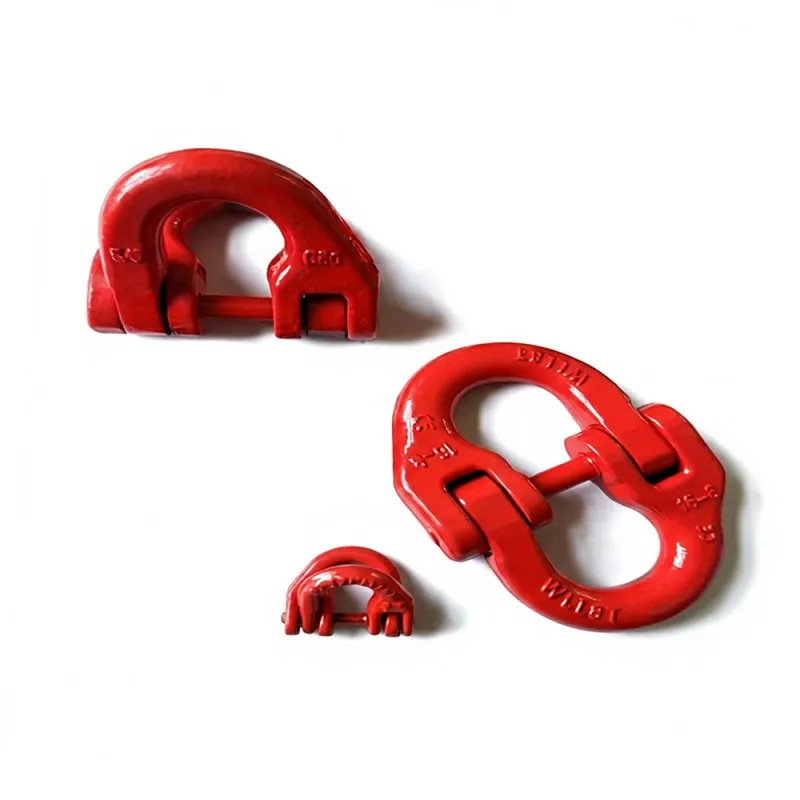

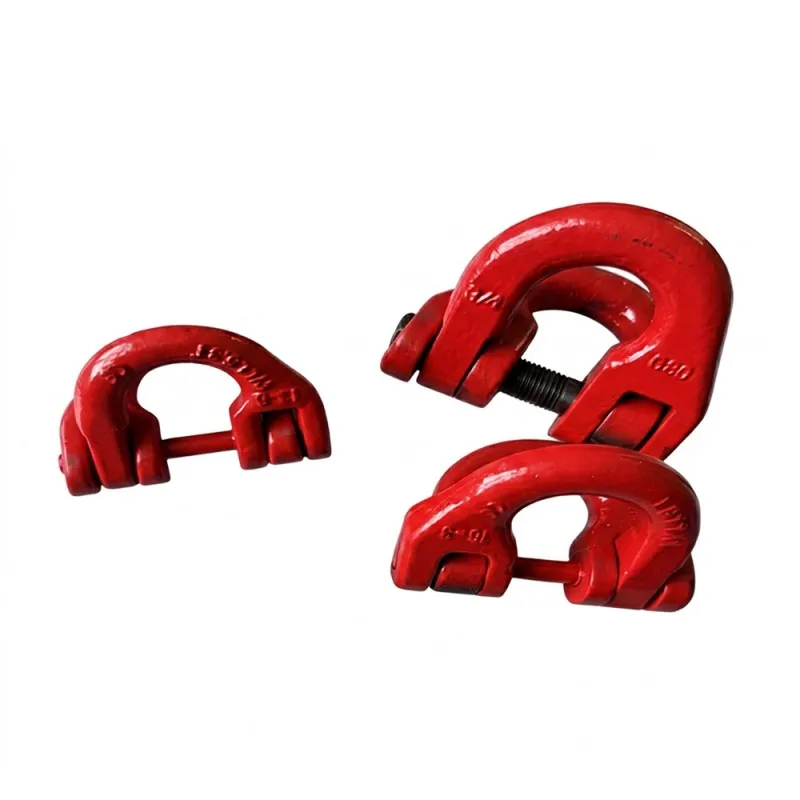

Двойная кольцевая пряжка (обычноизвестная как пряжка-бабочка, пряжка для соединения цепи, английское название соединительное звено) является основным соединителем в промышленной системе подъемного такелажа, в основном используется для быстрого последовательного соединения между подъемными цепями, крюками и кольцами, удлинения и комбинации распорных устройств, является стандартом цепного такелажа G80 / G100. С аксессуарами.
Двойная кольцевая пряжка (обычноизвестная как пряжка-бабочка, пряжка для соединения цепи, английское название соединительное звено) является основным соединителем в промышленной системе подъемного такелажа, в основном используется для быстрого последовательного соединения между подъемными цепями, крюками и кольцами, удлинения и комбинации распорных устройств, является стандартом цепного такелажа G80 / G100. С аксессуарами.
Пряжка с двойным кольцом имеет разъемную кованую конструкцию, а сердцевина состоит из трех частей:
Два симметричных кованых тела в виде полукольца после надкусывания образуют две верхние и нижние замкнутые петли, по форме похожие на форму бабочки
Стержень штифта изготовлен из высокопрочной легированной стали, отверстия для штифтов, проходящие через два с половиной кольца, заблокированы, а некоторые модели оснащены предохраняющими стопорными кольцами.
При разборке и сборке требуется только вставить и отсоединить штифт, нет необходимости разрезать или приваривать цепь, а детали распределителя могут быть быстро соединены или заменены, и их чрезвычайно легко адаптировать.
Основное применение высококачественных легированных конструкционных сталей (таких как 40Cr, 20CrMnTi) достигается штамповкой под давлением, а затем механические свойства усиливаются путем термообработки закалкой и отпуском, а поверхность в основном покрывается желтым пластиком / электрофорезной обработкой, которая является антикоррозийной и хорошо узнаваемой.
Общий уровень прочности в отрасли:
Уровень G80: Основной стандарт для внутренних подъемных работ, разрывная нагрузкав 4 раза превышает номинальную рабочую нагрузку, достаточный запас прочности и высочайшая универсальность
Уровень G100: характеристики повышенной прочности, грузоподъемность при том же размерепримерно на 25% выше, чем у уровня G80, что подходит для высокопроизводительных подъемных работ с легкими и крупногабаритными грузами.
На корпусе пряжки с двойным кольцом обычно выгравированы основные параметры, например:
Услуги WLL 3.15 Тноминальная рабочая нагрузка (верхний предел безопасной работы) составляет15 тонн, что является основой базового индекса для грузоподъемных операций.
10-8: Первые две цифры означают, что номинальный диаметр переходной цеписоставляет 10 мм, а суффикс означает, что уровень прочности составляет
CE: Соответствует стандартам сертификации безопасности подъемного оборудования ЕС и требованиям экспортного соответствия
Узел стропы: используется для соединения подъемной цепи, изготовления полного комплекта цепных распределителей для одно-, двух- и конечностей, а также для соединения концевых распределителей, таких как крюки, кольца, скобы и т.д.
Удлинитель такелажа: Когда длина существующего стропа недостаточна, дополнительные цепи соединяются последовательно с помощью пряжек с двойным кольцом для быстрого увеличения рабочего расстояния.
Охват сцены: Широко используется при подъеме заводского оборудования, подъеме материалов на строительной площадке, погрузке и разгрузке портовых терминалов, установке ветроэнергетики, подъеме шахт, буксировке прицепов и других промышленных сценах подъема
Строго соблюдайте использование номинальной рабочей нагрузки (WLL), а перегрузки строго запрещены; сценарии подъема с ударными нагрузками необходимо снизить
Во время сборки убедитесь, что стержень штифта полностью прорезан, зафиксирован на месте и нет перекоса и расшатывания; перед началом работы проверьте корпус кольца на наличие трещин, остаточной деформации и сильного износа.
Когда износ корпуса кольца достигает10% от номинального размера, трещины видны невооруженным глазом или стержень штифта проржавел и застрял, его необходимо принудительно демонтировать и заменить.
Избегайте длительного использования в среде сильных кислот и щелочей, при экстремально высоких температурах/низкотемпературных средах, чтобы предотвратить ухудшение эксплуатационных характеристик материала
Избегайте резания под острым углом и сильных ударов во время операций подъема, а также не допускайте стояния людей под подъемной дорожкой.
