Анкер двойного расширения (англ. Double expansion Anchor, также известный в промышленности как двухсторонний расширительный геккон и внутренний расширительный анкер двойного расширения) относится к механическому анкеру внутреннего расширения и представляет собой анкерный продукт средней нагрузки, специально оптимизированный для низкопрочных, пористых и полых подложек.
Анкер двойного расширения (англ. Double expansion Anchor, также известный в промышленности как двухсторонний расширительный геккон и внутренний расширительный анкер двойного расширения) относится к механическому анкеру внутреннего расширения и представляет собой анкерный продукт средней нагрузки, специально оптимизированный для низкопрочных, пористых и полых подложек. Основными характеристиками являютсясинхронное расширение и двухточечное закрепление на верхнем и нижнем концах, которое обладает более широкой адаптивностью и большей стабильностью крепления, чем обычное внутреннее расширение с одной головкой.

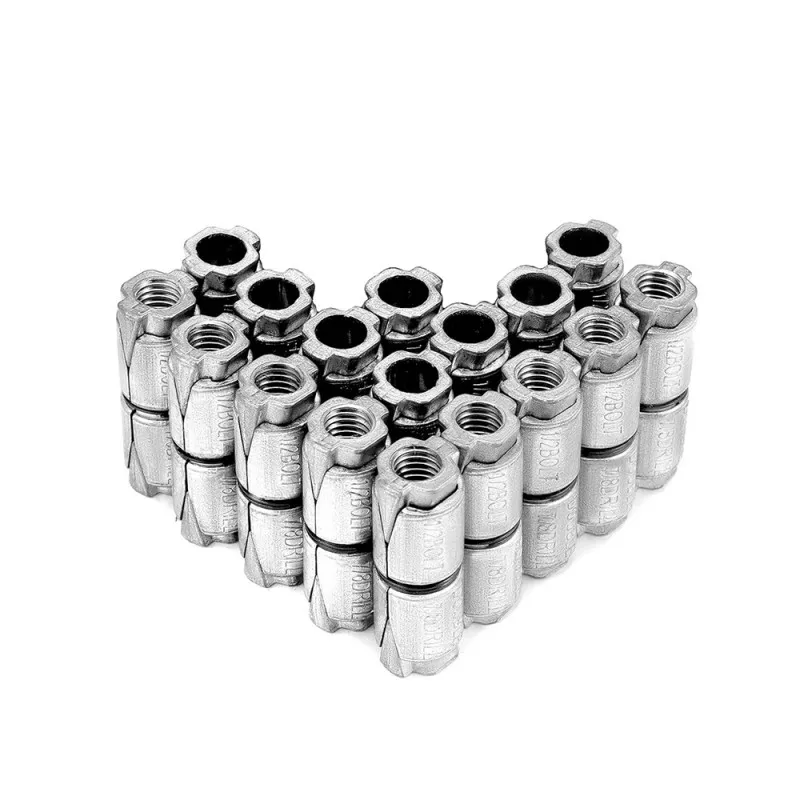

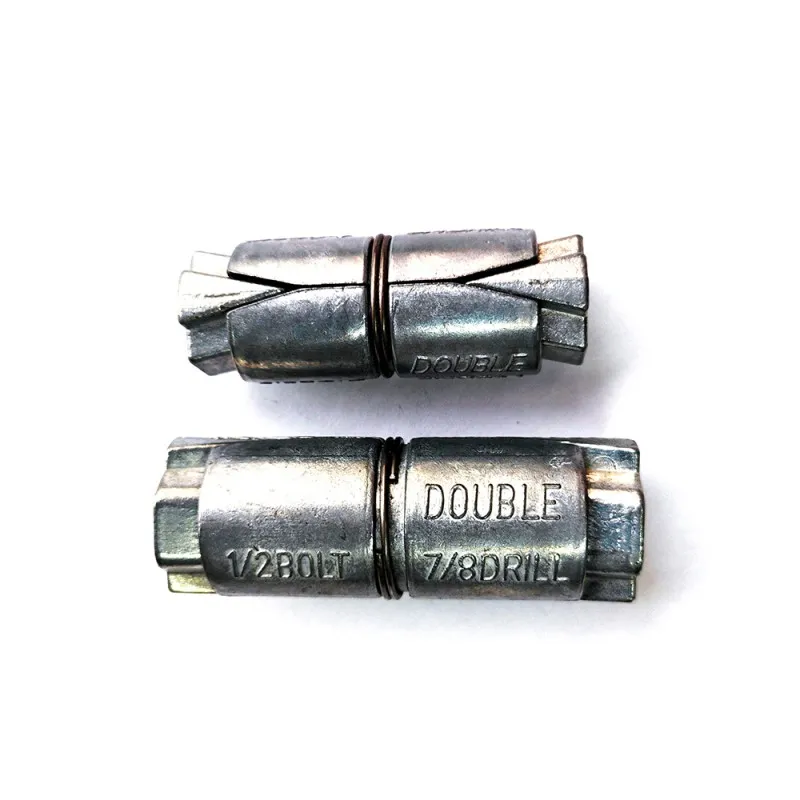

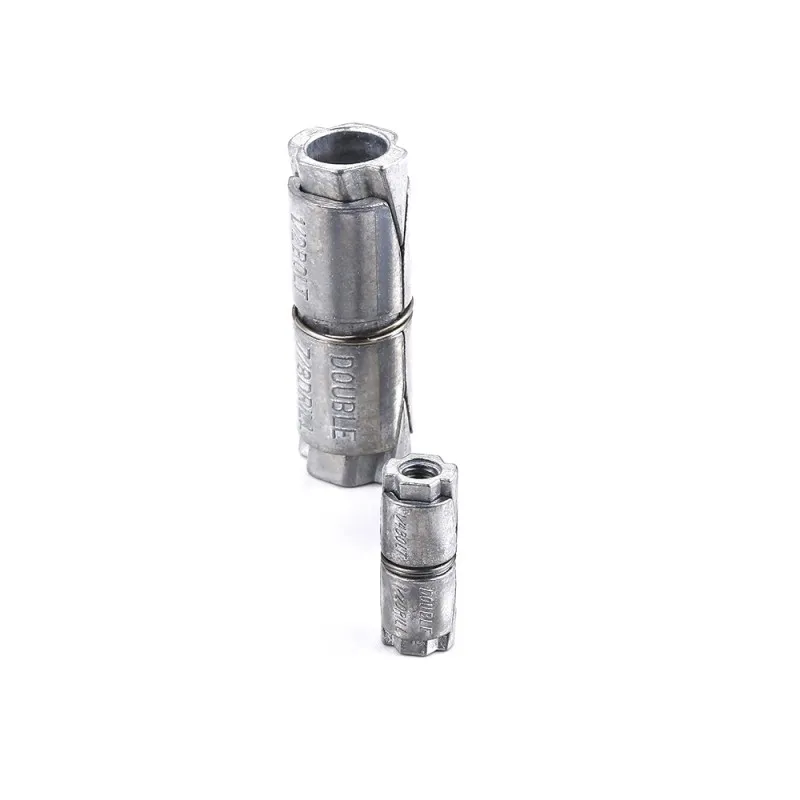

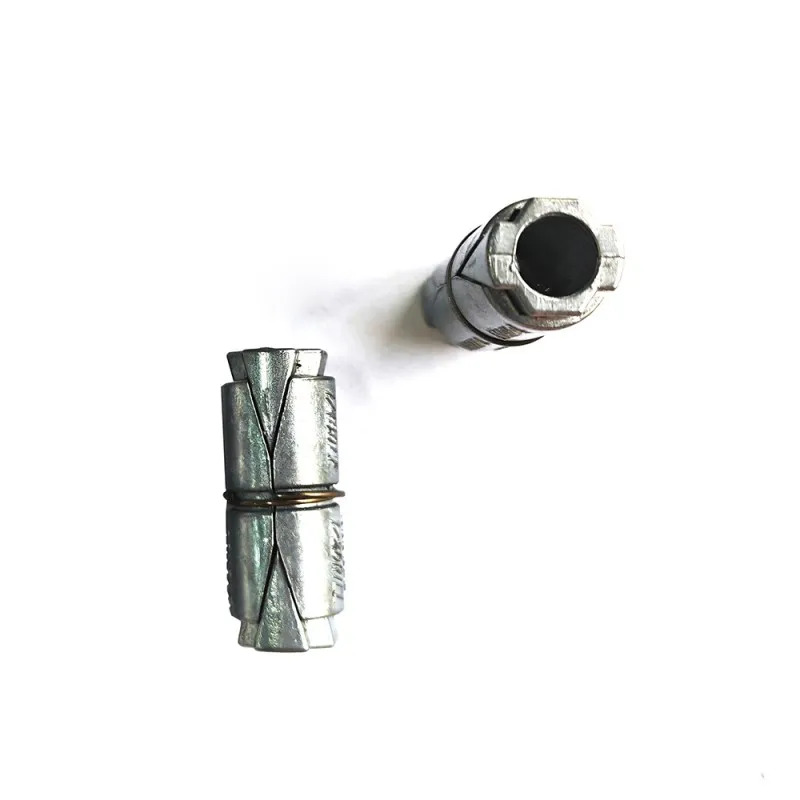

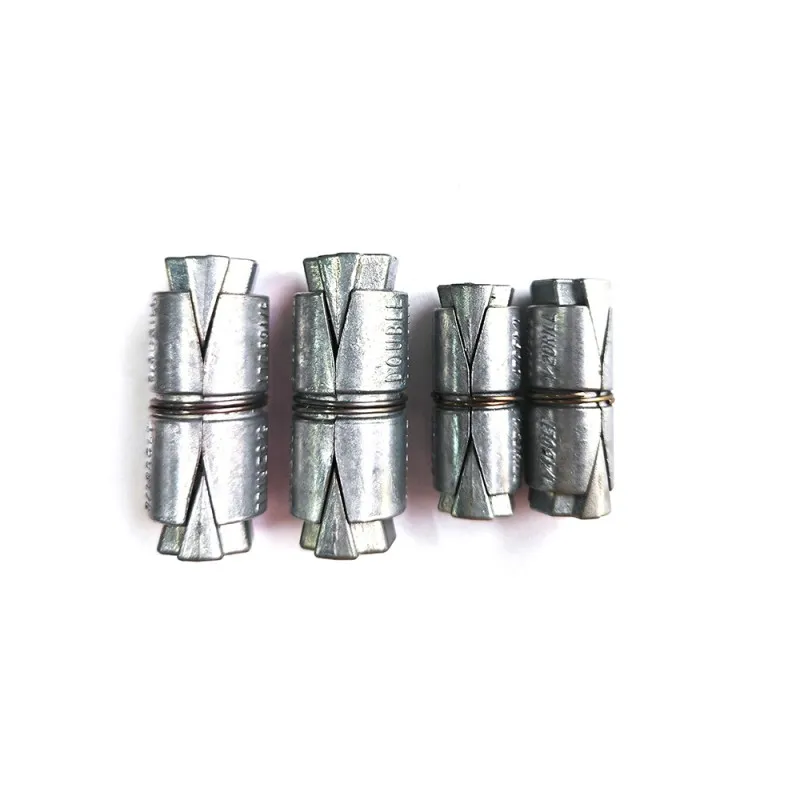

Структурный состав
Стандартный расширительный анкерный болт с двуглавой головкой представляет собой разъемную конструкцию, и основными компонентами являются:
Два симметричных корпуса разъемного типа: открываются в осевом направлении, со скошенными расширительными клапанами на обоих концах
Две верхние и нижние конические части сердечника: нижний конец представляет собой коническую втулку с внутренней резьбой, а верхний конец представляет собой клин без резьбы
Два обруча из пружинящей стали: соедините втулку и основной обруч в единое целое и зафиксируйте форму перед установкой
Болты для подбора зубьев машины: совпадают с внутренней резьбой и запускают действие расширения при затяжке
Внешняя стенка корпуса большинства изделий имеет выпуклые края, препятствующие вращению, которые могут предотвратить проворачивание анкерного болта на холостом ходу и проскальзывание в отверстии при затягивании болта.
Принцип работы
Когда опорный болт ввинчивается во внутреннюю резьбу анкерного болта, осевое натяжение болта тянет нижнюю коническую втулку вверх, в то время как головка болта сдавливает верхний конец клина вниз, и двустороннее усилие одновременнорасширяет расширительную заслонкуна верхнем и нижнем концах обсадной колонны, так что вся секция обсадной колонны равномерно расширяется в радиальном направлении и плотно прилегает к внутренней стенке отверстия для сверления., В отверстии образуются две независимые точки силы крепления, которые зависят от большой площади трения и механического прижима для достижения надежного крепления.
В отличие от одноточечного внутреннего расширения с единственной точкой расширения внизу, конструкция с двумя головками распределяет напряжение крепления в двух местах, предотвращая растрескивание основания, вызванное концентрацией одноточечного напряжения.
В зависимости от условий эксплуатации и требований к нагрузке материалы в основном делятся на три типа:
1. Сплав на основе цинка (Zamac / сплав Zamac)
Наиболее распространенные традиционные модели, представленные на рынке, изготавливаются методом литья под давлением с высокой точностью размеров и хорошей формуемостью. Они обладают хорошей антикоррозийной способностью и не требуют дополнительного покрытия.Стоимость умеренная, и он подходит для обычных сценариев, когда в помещении сухо и нет сильной коррозии.
2. Оцинкованная углеродистая сталь
Прочность выше, чем у цинкового сплава, который делится на два вида обработки поверхности:
Цинк с гальваническим покрытием: слой цинка тонкий, используется в обычных помещениях, а стоимость низкая.
Горячее цинкование: Толщина слоя цинка составляет ≥45 мкм, обладает высокой антикоррозионной способностью и подходит для обычных агрессивных сред, таких как наружная и влажная среда.
3. Нержавеющая сталь (304/A2-70, 316/A4-80)
Оптимальная коррозионная стойкость:
нержавеющая сталь 304: подходит для работ с влажной и дождевой водой, таких как наружные ограждения и оборудование под открытым небом
нержавеющая сталь 316: подходит для работы в суровых условиях, таких как прибрежные соляные брызги и химическая коррозия, после длительного использования не так-то просто проржаветь насмерть
Двухточечное крепление, равномерное распределение напряжений
Верхняя и нижняя зоны расширения подвергаются синхронному воздействию, чтобы избежать концентрации напряжений в одной точке и значительно снизить риск растрескивания основания, что особенно подходит для хрупких и низкопрочных оснований.
Широкий диапазон адаптируемости к субстрату
Его можно использовать не только для высокопрочных оснований, таких как монолитный бетон, плотный натуральный камень и монолитный кирпич, но и для рыхлых / полых оснований, таких как пустотелый кирпич, газобетон, гипсовые блоки и пористый кирпич, которые трудно расширить обычными одинарными головками .
Скрытый монтаж, плоская поверхность
Он представляет собой анкерный болт с внутренней резьбой. После завершения установки торцевая поверхность анкерного болта находится на одном уровне с поверхностью основания, и длинный винт не выступает наружу. Он красив и не занимает внешнего монтажного пространства. Подходит для декоративных поверхностей, прецизионного оборудования и других мест, где требуется ровность.
Высокий уровень отказоустойчивости установки
Допуск на диаметр отверстия и плоскостность стенки отверстия для сверления отверстия ниже, чем допуск на внутреннее расширение одиночной головки, при этом отверстие для сверления слегка перекошено, а диаметр отверстия слегка смещен. Эффективное расширение все еще может быть гарантировано.
Улучшенные характеристики защиты от расшатывания и вибрации
По сравнению с одноточечным креплением двухточечная фиксирующая конструкция обладает большей устойчивостью к вибрации и переменным нагрузкам, и ее нелегко ослабить после длительного использования.
Существуют как метрические, так и имперские спецификации для двуглавых расширительных анкеров. Отечественные проекты основаны на метрике. Соответствующие параметры основных спецификаций следующие (есть небольшие различия между разными производителями в зависимости от образцов продукции):
| Характеристики внутренней резьбы | адаптироваться к диаметру сверления | длина корпуса анкерного болта | адаптироваться к болту |
| M6 | φ10 мм | ~ 35 мм | Болт с зубьями станка M6 |
| M8 | φ12 мм | ~40 мм | M10 |
| М10 | φ14 мм | M12 | φ16 мм |
| ~ 55 мм | Болт с зубьями станка M12 | φ22 мм | ~ 70 мм |
| Болт с зубьями станка M16 | φ22 мм | ~ 70 мм | Болтозубый болт |
Описание нагрузки: Усилие закрепления напрямую связано с прочностью основания.Если взять, к примеру, бетон C20 / 25, то несущая способность при растяжении по спецификациям M12 составляет около 8 ~ 10 Кн, а при сдвиге - около 6 ~ 8 Кн; под рыхлыми основаниями, такими как пустотелый кирпич и газоблоки, величина нагрузки уменьшится на 30-60%, что необходимо рассчитывать в соответствии с фактическим основанием.
Сверление: Используйте ударную дрель со сверлом из цементированного карбида, соответствующим стандартам допуска, и просверлите соответствующий диаметр в соответствии со спецификациями. Глубина отверстия рекомендуетсябыть на 2-3 мм глубже длины анкера, чтобы гарантировать полное заглубление анкера.
Очистка отверстий: Используйте щетку для очистки отверстий с обдувом воздухом, чтобы тщательно удалить пыль и мусор из отверстия. остаточная пыль в отверстии значительно уменьшит трение при креплении, которое является частой причиной сбоев при монтаже.
Установите анкерный болт: Вставьте анкерный болт целиком в отверстие для сверления и осторожно постукивайте резиновым молотком до тех пор, пока торцевая поверхность анкерного болта не окажется на одном уровне с поверхностью основания, чтобы сильные удары не привели к деформации корпуса.
Выравнивание и фиксация: Совместите монтажное отверстие неподвижной заготовки с анкерным болтом, проденьте поддерживающий зубчатый болт станка и вручную прикрутите его к головке болта, чтобы он соответствовал поверхности заготовки.
Затяните анкерное крепление: С помощью гаечного ключа продолжайте завинчивать болты на1-3 оборота (или в соответствии со значением крутящего момента, откалиброванным производителем), чтобы убедиться, что распорная конструкция с обоих концов полностью открыта и анкеры зафиксированы.
Меры предосторожности при установке
Чрезмерная затяжка запрещена во избежание растрескивания хрупкой основы или соскальзывания нити.
При установке полой подложки необходимо убедиться, что зона расширения приходится на сплошную стенку подложки, чтобы избежать расширения в положении полости.
При установке близко к краю основания необходимо обеспечить достаточный запас (обычно в 5 раз превышающий диаметр анкера) для предотвращения образования сколов на основании.
Проектирование отделки зданий: крепление дверных и оконных рам, установка киля навесной стены, потолочной стрелы, декоративной панели, направляющих рельсов
Электромеханическая установка и установка противопожарной защиты: распределительная коробка, кронштейн моста, кронштейн трубы ОВКВ, коробка пожарного гидранта, цоколь лампы
Гражданское оформление: водонагреватели, вытяжки, стойки для телевизоров, стеллажи, поручни, противоугонные сетки
Промышленное и муниципальноеуправление: небольшие базы оборудования, кронштейны трубопроводов, знаки, защитные ограждения, контрольные кронштейны
