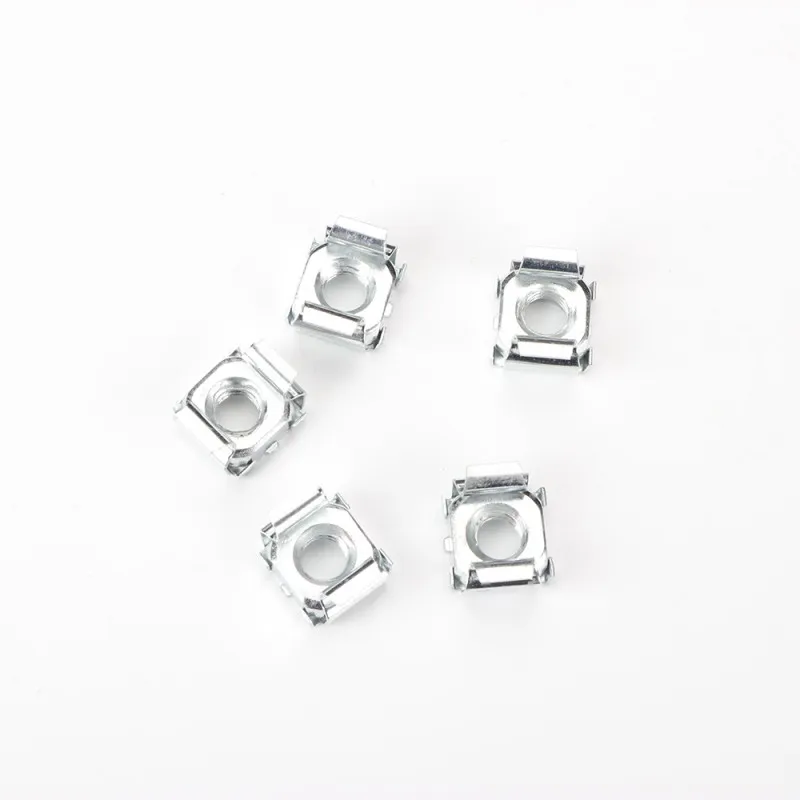

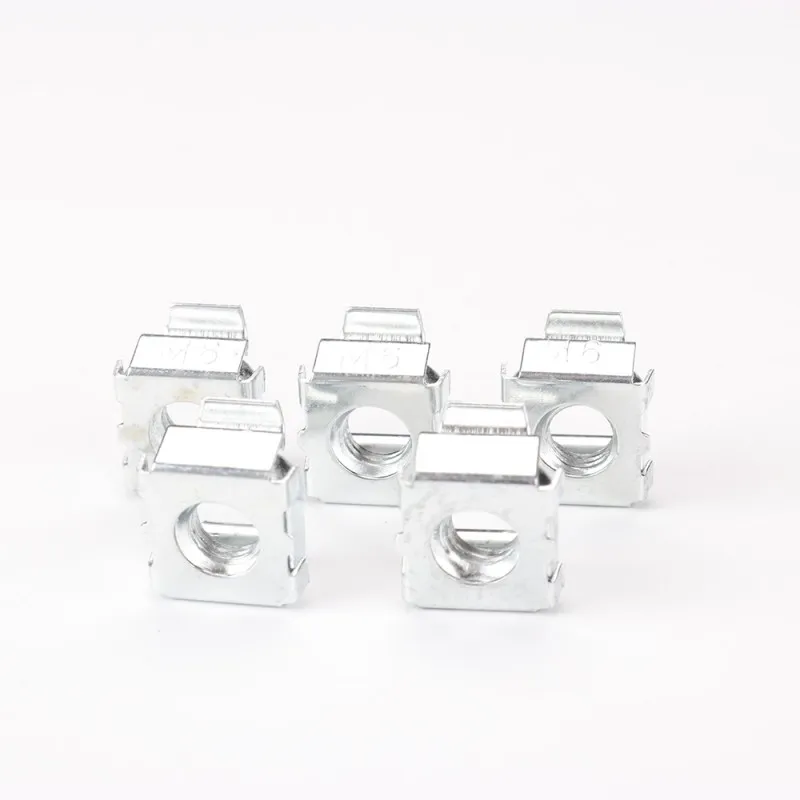

Каркасная гайка (Cage Nut)
Каркасная гайка (также: гайка в клетке, гайка для монтажа в квадратное отверстие, плавающая гайка) – это быстросъёмный крепёж с компенсацией смещения, предназначенный для квадратных отверстий в листовом металле. Один из самых распространённых крепёжных элементов в серверных и сетевых стойках, а также телекоммуникационных шкафах.
Конструкция и принцип работы
Состоит из двух частей:
Квадратный корпус гайки – с внутренней резьбой (в основном M3, M4, M5, M6).
Упругая клетка (обойма) – из пружинной стали, с двумя сжимаемыми боковыми лепестками. Обеспечивает фиксацию в квадратном отверстии.
Принцип установки:
Сожмите боковые лепестки клетки и вставьте узел в квадратное отверстие в панели.
Отпустите лепестки – пружинное усилие зафиксирует клетку в отверстии. Гайка остаётся «заключённой» в клетке, но имеет небольшой люфт.
При затягивании болта гайка автоматически самоцентрируется, компенсируя допустимые отклонения отверстий и предотвращая заклинивание резьбы.
Ключевые особенности
Быстрый монтаж без инструмента / простым инструментом
Не требуется сварка, нарезание резьбы или запрессовка. Гайку можно установить руками или простым инструментом. Легко извлечь для обслуживания.
Плавающая посадка, устойчивость к погрешностям
Гайка имеет свободный ход в клетке, что автоматически компенсирует небольшие отклонения в положении болта и отверстия. Решает проблемы несоосности.
Высокая универсальность, возможность модернизации
Одно и то же квадратное отверстие в панели (стандартное для 19-дюймовых стоек) подходит для каркасных гаек разных резьб. При модернизации оборудования достаточно заменить только гайки – переделывать отверстия не нужно.
Плоская задняя сторона, экономия пространства
Гайка фиксируется в клетке на лицевой стороне панели; с обратной стороны нет выступающих частей. Не мешает прокладке кабелей и установке оборудования внутри стойки.
Многоразовое использование, низкая стоимость
Если клетка и гайка не деформированы, их можно многократно переустанавливать – стоимость обслуживания ниже, чем у неразъёмных креплений (например, приварных или запрессованных).
Основные области применения
Серверные стойки, сетевые шкафы, 19-дюймовые стандартные стойки (самое классическое применение).
Телекоммуникационные корпуса, промышленные шкафы управления, электрощиты.
Автомобильные детали интерьера, опоры для оборудования альтернативной энергетики, станины автоматизированного оборудования.
Наружные шкафы, распределительные устройства, требующие частого доступа для обслуживания.
Типовые размеры и рекомендации по выбору
Наиболее распространённые резьбы для стоек: M4, M5, M6 (размеры квадратных отверстий стандартизованы).
| Резьба | Размер квадратного отверстия (ширина × высота) | Толщина листа | Типичное применение |
| M4 | 7,5 × 7,5 мм | 1,0–2,0 мм | Малое оборудование, лёгкие опоры |
| M5 | 7,5 × 7,5 мм / 9,5 × 9,5 мм | 1,0–2,5 мм | Стандартное оборудование, полки |
| M6 | 9,5 × 9,5 мм | 1,5–3,0 мм | Тяжёлое оборудование, стойки |
