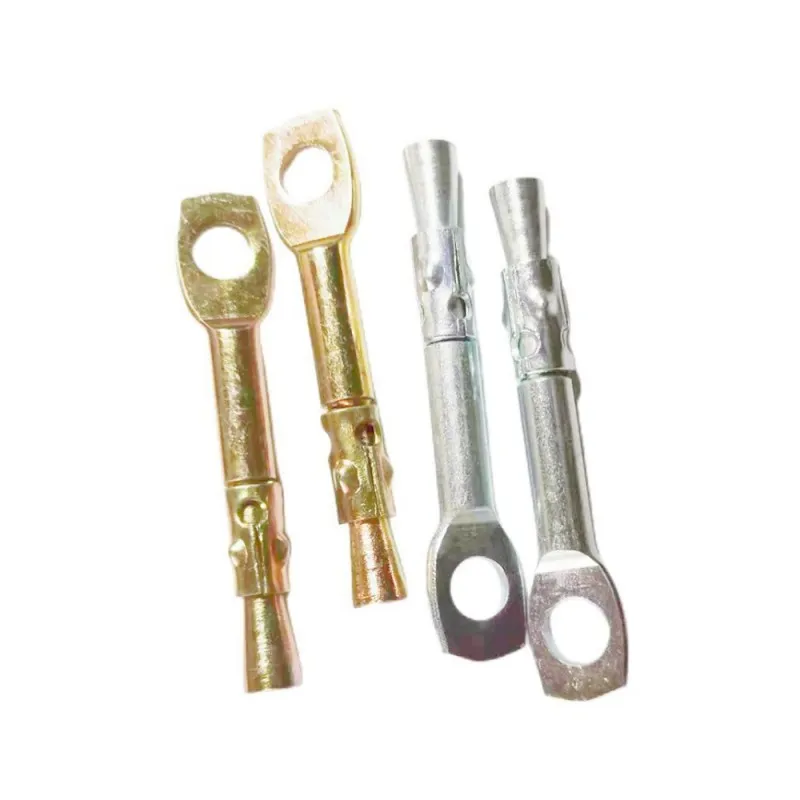

Геккон "рыбий глаз", также известный как расширительный винт "рыбий глаз", анкерный анкер с вставным кольцом, международное распространенное название - анкерный анкер из стяжной проволоки, относится к категории механических анкерных анкеров с вставным расширением, предназначен для крепления подвески, легких фиксированных сцен, оптимизированных для крепления бетона, крепежных элементов, широко используемых в строительной технике и электрооборудовании, отделке, теплоизоляции и других областях.
1. Демонтаж основной конструкции
Он разделен сверху донизу на три функциональных сегмента:
Конец с "рыбьим глазом": Плоский конец для штамповки имеет круглое сквозное отверстие (проушину), которое является основным концом для силового соединения, которое используется для протыкания стяжной проволоки, болтов и штифтов для реализации функций подвески и крепления; край отверстия скошен, чтобы не поцарапать проволоку.
Корпус вала: Прочный корпус винта передает осевое натяжение и одновременно служит ударным концом.
Секция расширительного анкерного крепления: Нижний конец представляет собой коническую расширительную головку, а средний оснащен щелевой расширительной втулкой (с фиксирующими губками), которая является основным компонентом крепления.
2. Принцип закрепления
Это относитсяк расширительному анкерному креплению клинового типа: После установки анкерного болта в готовое отверстие для сверления в целом верхний конец наконечника "рыбий глаз" заостряется, чтобы протолкнуть стержень вниз, а нижний конец конической расширительной головки выдавливается вверх. расширительная втулка растягивается радиально вдоль щели и плотно прилегает к внутренней стенке отверстия для сверления. Через втулку и внутреннюю стенку отверстия для сверления верхний конец наконечника "рыбий глаз" заостряется, чтобы протолкнуть стержень вниз. Сила трения и механическое прижатие бетонной стенки отверстия достигают постоянное закрепление.
1. Делятся по материалу и классу антикоррозионной защиты
| Тип материала | , уровень производительности | , обработка поверхности | , применимые сценарии |
| , углеродистая сталь Q235 | класс 4.8 | цинк с гальваническим покрытием (белый цинк /цветной цинк) | сухая среда в помещении, обычный потолок и проводка неподвижны |
| углеродистая сталь Q235 | класс 4.8 | горячее цинкование | влажная, умеренно агрессивная среда на открытом воздухе, изоляция наружных стен, наружный кронштейн |
| нержавеющая | 304 сталь A2-70 | пассивирующая полировка | Влажная, слабокислотная коррозионная среда, кухня и ванная комната, подземное пространство |
| нержавеющая | сталь А4-70 | для пассивирующей полировки | в прибрежных, химических и других сильных агрессивных средах |
2. Разделенные по форме и стандартам
Обычная метрическая модель: Основные отечественные спецификации сM6, M8 и M10 в качестве обычно используемых диаметров подходят для отечественных стандартов строительного бурения.
Экспортные модели американского производства: основное направление внешней торговли, сстандартными спецификациями 1/4" и 5/16", адаптированными к американской системе стандартов ANSI.
Усовершенствованная кольцевая пластина: В расширяющуюся секцию добавлена кольцевая фиксирующая пластина для повышения прочности при растяжении и предотвращения расшатывания, и она используется в сценах с более высокими требованиями к несущей способности.
3. Обычно используемые спецификации (основные метрические модели)
| Технические характеристики и модели | Диаметр стержня | Общий диаметр стержня | , диаметр сверления | , эффективная глубина крепления | , диаметр проушины | , рекомендуемое натяжение (бетон C30) |
| M6×40 | 6 мм | 40 мм | 20 мм | 6 мм | ~ 0,4 кН | M6×60 |
| 6 мм | 60 мм | 6 мм | 30 мм | 6 мм | ~0,65 кН | M6×120 |
| 6 мм | 120 мм | 6 мм | 30 мм | 6 мм | ~ 0,65 кН | кН |
| M8×80 | 8 мм | 80 мм | 8 мм | 40 мм | 8 мм | ~ 1,2кН |
| M10×100 | 10 мм | 100 мм | 10 мм | 50 мм | 10 мм | ~ 2,0 кН |
Высокая эффективность монтажа: простая установка, нет необходимости закручивать гайку гаечным ключом, для завершения крепления можно использовать только молоток, а ежедневный объем установки одним человеком намного превышает объем установки обычных расширительных болтов, что подходит для серийного строительства потолков большой площади и теплоизоляции.
Высокая адаптивность соединения: отверстие "рыбий глаз" может быть закреплено оцинкованной железной проволокой или жестко соединено болтами и подвесными ребрами, которые могут быть адаптированы к различным методам соединения, таким как подвесная проволока к потолку, крепление трубопровода и вывеска.
Надежное крепление и защита от ослабления: расширительная втулка имеет собственную фиксирующую конструкцию, и после закрепления отсутствует риск обратного ослабления. Это одноразовое постоянное крепление, защита от демонтажа, защита от ослабления и подходит для длительного выдерживания статической нагрузки.
Незначительное повреждение матрицы: диаметр отверстия для сверления совпадает с диаметром стержня, повреждение бетонной матрицы невелико, а требования к запасам и расстояниям ниже, что подходит для сценариев установки в плотном расположении.
1. Этапы установки
Сверление: Используйте ударное сверло из сплава, соответствующее диаметру анкерного болта, для сверления отверстий в бетоне/ массивном кирпиче. Глубина отверстия должна превышать общую длину анкерного болта на 5-10 мм, чтобы гарантировать полное заглубление анкерного болта.
Очистите отверстие: Используйте воздушный баллон или щетку для удаления пыли из отверстия. остатки пыли образуют смазочный слой, который значительно снижает силу трения и приводит к снижению несущей способности.
Установка: Вставьте анкерный болт вертикально в отверстие для сверления целиком до тех пор, пока конец "рыбьего глаза" не упрется в поверхность основания.
Ударное закрепление: С помощью молотка ударяйте по концу "рыбьего глаза" вертикально, пока не исчезнет ощущение погружения, и убедитесь, что расширительная втулка полностью открыта; в некоторых спецификациях можно оттянуть конец, чтобы убедиться, что крепление на месте.
Подключение груза: через проушину проденьте соединительные детали, такие как крепежная проволока, болты и т.д., и установите соответствующий груз.
2. Установите безопасное расстояние
Минимальный запас: ≥в 4,5 раза больше диаметра анкерного болта (например, минимальный запас анкерного болта M6 ≥27 мм)
Минимальное расстояние между анкерами: ≥в 10 раз больше диаметра анкера (например, для минимального расстояния между анкерами M6 ≥60 мм)
Запрещается устанавливать в трещинах и незакрепленных участках бетона, а также использовать на легких основаниях, таких как пустотелый кирпич и газоблоки.
Строительная потолочная система: килевой потолок из легкой стали и крепление подвесных ребер потолка из минеральной ваты являются классическими крепежными элементами для подвешивания потолочной цветочной доски при электромеханическом монтаже.
Крепление электромеханических трубопроводов: крепление и подвеска противопожарных трубопроводов, вентиляционных каналов, кабельных лотков и трубопроводов освещения оцинкованной железной проволокой для быстрого крепления проводки.
Технология теплоизоляции наружных стен: дополнительное крепление изоляционных панелей в системе теплоизоляции наружных стен (ETICS) и крепление теплоизоляционных материалов крыши.
Разработка декоративной рекламы: крепление стен/верхней поверхности рекламных щитов, вывесок, флагов и контрольных кронштейнов.
Другие сценарии: навешивание карточек на трубопроводы гидроэлектростанций, установка охранного оборудования, крепление небольших приспособлений для инструментов и т.д.
