Вставка gecko - это разновидностьанкерного болта с ударным расширением, который относится к категории крепежных элементов для крепления сзади. Он основан на забивании встроенных гвоздей в стержень, чтобы вызвать расширение и откусывание корпуса. Благодаря быстрой установке в качестве основной функции, это один из основных крепежных элементов для фиксации легких нагрузок в области отделки зданий и электромеханического монтажа.
Стандартное китайское название: Вставить геккона
Распространенные псевдонимы в отрасли: расширительные гвозди с сердечником, вставные расширительные болты, чеканный геккон, анкеры с сердечником в американском стиле и болты с одним гвоздем.
Английское профессиональное название: Потолочный Анкер с молотковым приводом

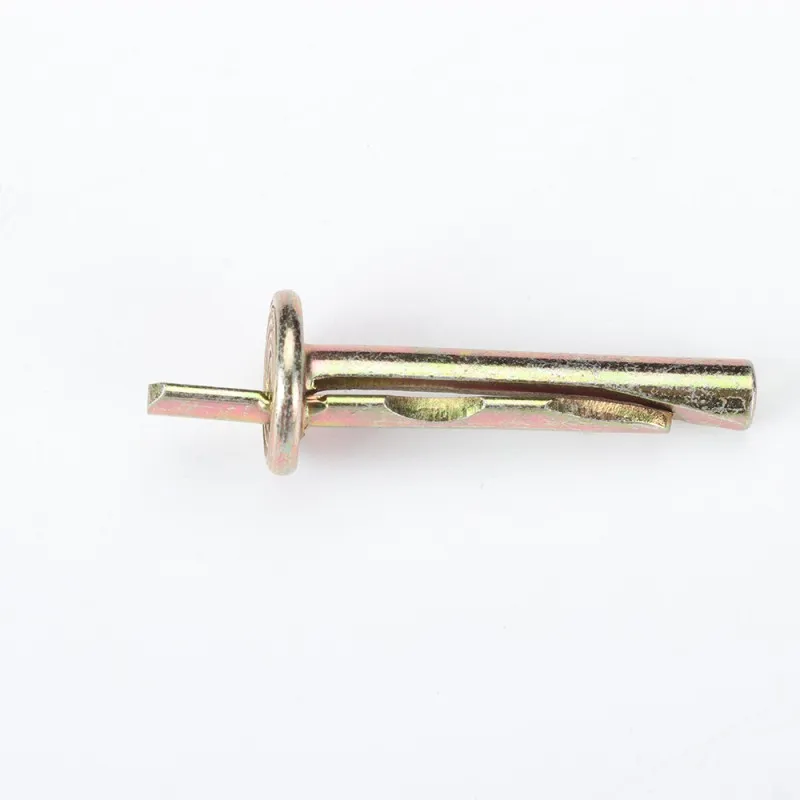

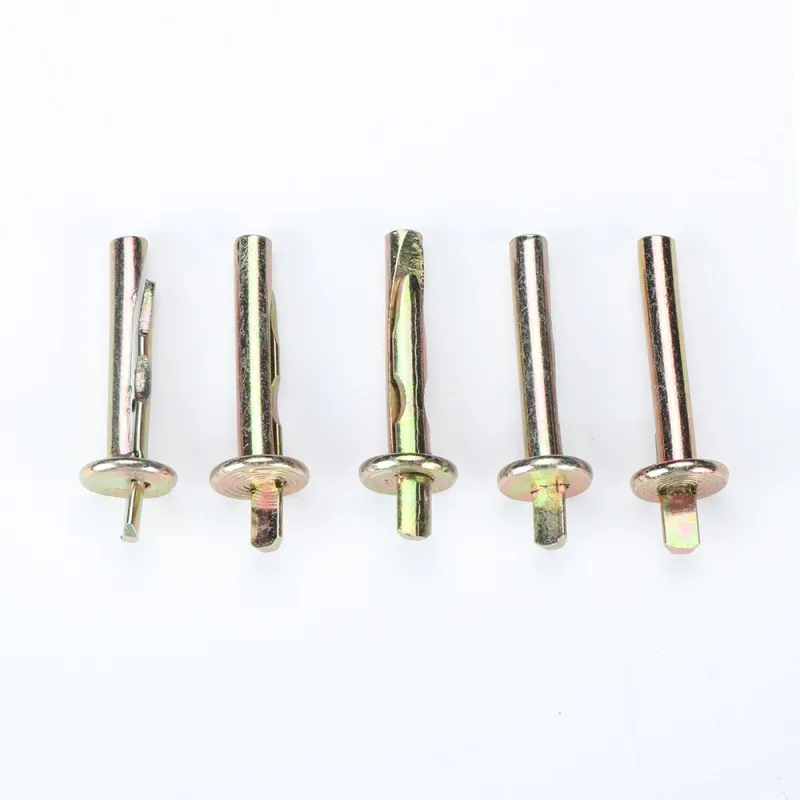

Вставной геккон представляет собой интегрированную предварительно собранную конструкцию без разбросанных аксессуаров. Сердцевина состоит из трех частей:

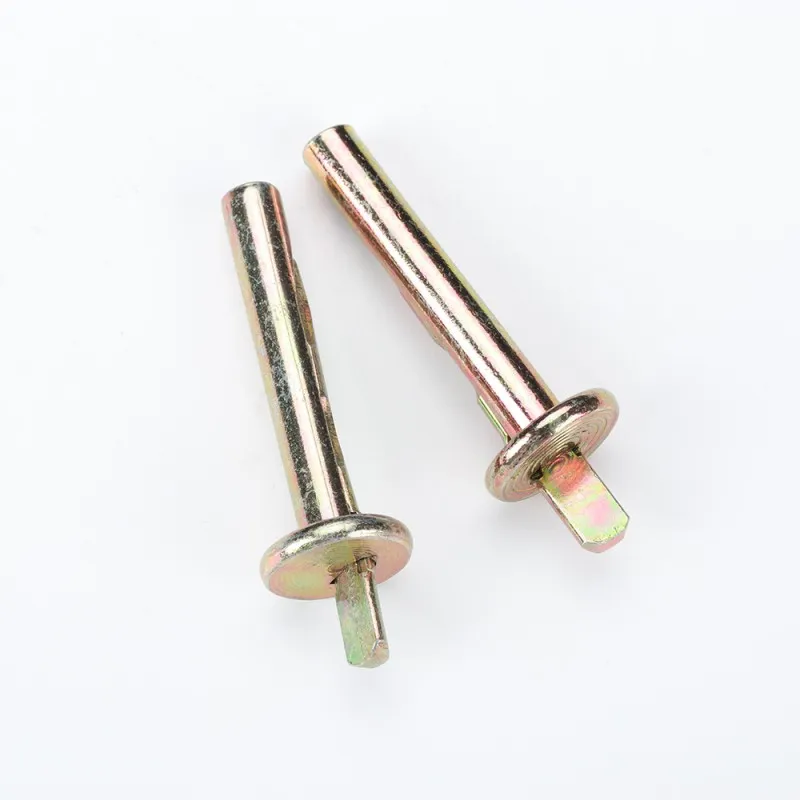

Фланцевая ограничительная головка: Конструкция в форме круглого диска, которая выполняет функцию осевого ограничения для предотвращения погружения анкера в сверлильное отверстие в целом, обеспечивая при этом опорную поверхность для сжатия, прилегающую к поверхности фиксируемой детали.

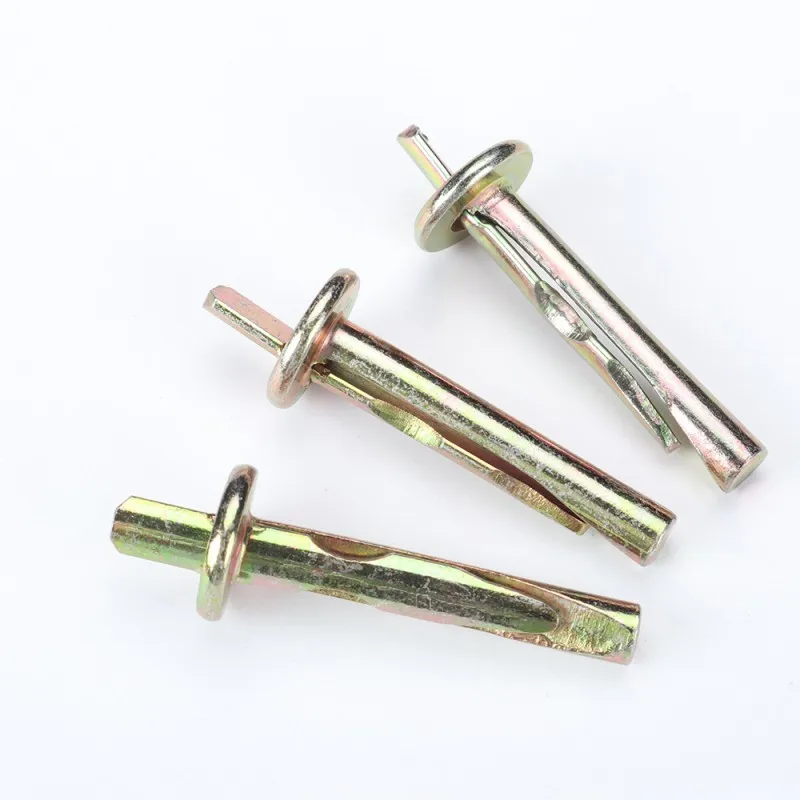

Расширительный кожух с прорезями: Основная конструкция анкерного болта имеет сквозную канавку в осевом направлении (обычно конструкция с одной канавкой, состоящая из двух частей), а внутренняя стенка кожуха имеет направляющую конусность; при сжатии стержневым гвоздем корпус канавки открывается радиально наружу, образуя механический контакт с внутренней стенкой отверстия для сверления.

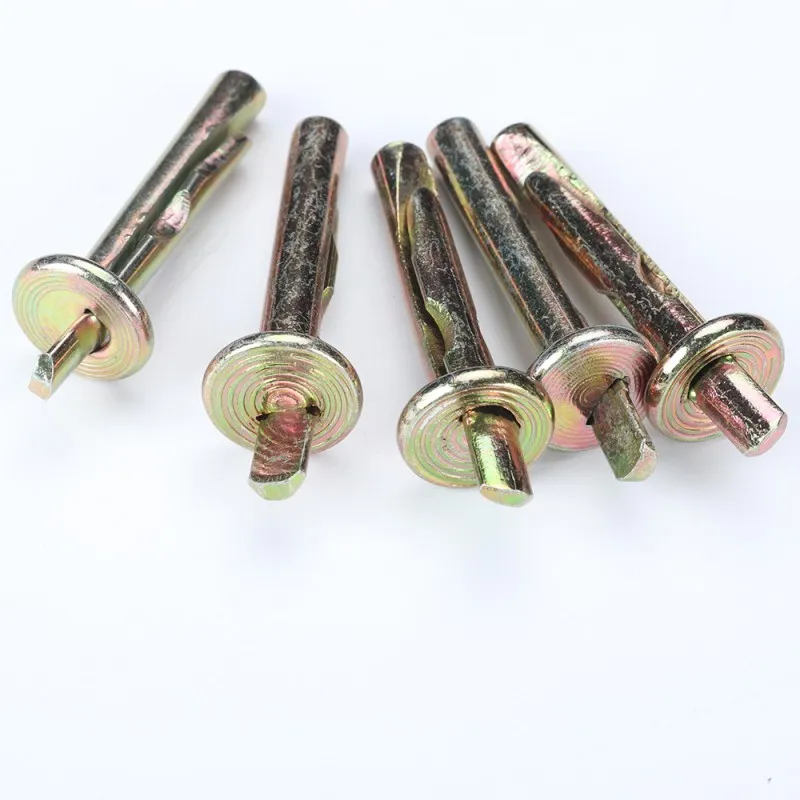

Ударный штифт: Встроенный стальной стержень с концом, выступающим из поверхности фланца, является компонентом, запускающим расширение; после забивания стержневой штифт проникает в осевом направлении, сжимает втулку для достижения расширения и выбивает ее заподлицо с фланцем, чтобы установить на место.
Это изделие относится канкерному болту с растягиванием при трении. Усилие закрепления определяется силой трения при выдавливании и механическим усилием прижатия корпуса и стенки отверстия подложки:
В основании заранее просверливается круглое отверстие, соответствующее спецификациям анкерного болта, и после очистки отверстия от мусора вставной геккон вставляется в отверстие целиком, чтобы поверхность фланца была плотно зафиксирована.
Ударьте молотком по выступающему концу стержневого гвоздя вертикально, стержневой гвоздь продвинется внутрь втулки, и втулка с прорезями равномерно распределится во всех направлениях с помощью конусообразной конструкции.
После расширения обсадной колонны она плотно прижимается к внутренней стенке отверстия для сверления, создавая непрерывное радиальное давление. Это основано на эффекте прижима за счет трения и микродеформации основания для достижения передачи нагрузки и фиксации конструкции.
Конструкция имеет одностороннюю самоблокирующуюся конструкцию. Чем больше тяговое усилие при статической нагрузке, тем сильнее расширение и защемление корпуса, и его нелегко освободить естественным путем.
| Тип материала | , уровень производительности | , обычная обработка поверхности | , применимые условия |
| , мягкая сталь Q235 | , цветной цинк 4.8 класса | (желтый цинк, наиболее распространенный), синий и белый цинк | , сухость в помещении, обычная низкая коррозионная стойкость на открытом воздухе, лучшая стоимость, высококачественная углеродистая сталь |
| , горячее цинкование | 5.8 класса | Горячее цинкование | Высокая влажность на открытом воздухе, слабая коррозионная среда, более высокая антикоррозийная способность |
| нержавеющая сталь 304/316 | А2-70 / А4-70 | , прибрежная зона, химические вещества, высокая влажность, гигиена пищевых продуктов и другие сценарии сильной коррозии |
Технические характеристики изделия обозначены как "номинальный диаметр × общая длина" . Ниже приведены лабораторные эталонные характеристики под твердым бетонным основанием C25:
| Номинальные характеристики | соответствуют диаметру сверления | , общим спецификациям длины | , предельному усилию вытягивания (контрольное значение) | , конструкция допускает статическую нагрузку (3-кратный коэффициент запаса прочности) | , типичные сценарии применения |
| M6 | Φ6mm | 30/40/50/60/70 мм | ~ 1,8 кН (около 180 кг) | ≤60 кг | багажники, небольшие подвески, потолочные кили, дверные и оконные аксессуары |
| M8 | Φ8mm | 40/50/60/80 мм | ~ 3,2 кН ( около 320 кг) | ≤100 кг | противоугонное окно, ограждение, распределительная коробка, кронштейн для мониторинга |
| M10 | Φ10mm | 50/60/70/80 мм | ~ 5,0 кН (около 500 кг) | ≤160 кг | полка для тяжелых условий эксплуатации, кронштейн для оборудования, внешнее основание машины для кондиционирования воздуха |
Сверление: Выберите ударное сверло соответствующего диаметра в соответствии со спецификациями анкера. Глубина сверления рекомендуется составлять на 5-10 мм больше, чем общая длина анкера, и оставьте лишнее пространство внизу, чтобы избежать разрушения верха и низа.
Очистите отверстие: используйте обдув воздухом и щетку, чтобы убрать пыль и мусор из отверстия. скопление золы в отверстии значительно снизит силу крепления трением, которая является наиболее часто игнорируемой причиной разрушения конструкции.
Установка для выравнивания: Совместите монтажное отверстие неподвижной детали с отверстием для сверления в подложке и вставьте вставку gecko целиком через крепежную деталь в отверстие для сверления до тех пор, пока фланец не окажется близко к поверхности заготовки.
Крепление молотком: Используйте молоток, нацеленный на конец стержневого гвоздя, и ударяйте вертикально до тех пор, пока торцевая поверхность стержневого гвоздя не окажется полностью на одном уровне с торцевой поверхностью фланца, то есть расширение и фиксация завершены.
Проверка выполнения работ: Убедитесь, что анкерный болт не ослаблен, поверхность фланца плотно прилегает и нет таких отклонений, как наклон или растрескивание основания.
Рекомендуемый применимый субстрат
Твердый бетон C15 ~ C30, твердый красный кирпич, стена из цементного раствора, сплошной блок и другие плотные и твердые основания.
Типичные сценарии применения
Проект реконструкции: Закреплены стальной киль потолочного светильника и деревянный киль, установлены дверные и оконные рамы, а также закреплены настенные шкафы и стеллажи.
Электромеханический монтаж: проволочные трубы, кабельные лотки, распределительные коробки, кронштейны противопожарных трубопроводов, кронштейны камер наблюдения
Наружное оборудование: противоугонные окна, ограждения балконов, внешние кронштейны для кондиционеров, небольшие наружные рекламные щиты, кронштейны для навесов
Предметы гражданского назначения для дома: светильники, вешалки для полотенец, декоративные картины, фурнитурные подвески и т.д., средние и легкие нагрузки, фиксация статической нагрузки
Отключенные / устаревшие сценарии
Пустотелые / рыхлые легкие основания, такие как пустотелый кирпич, газоблоки, гипсокартон, ячеистый кирпич и т.д./ Рыхлый и легкий субстрат
Стационарное динамическое оборудование с непрерывной вибрацией, такое как двигатели, вентиляторы, воздушные компрессоры и т.д.
Подвесные системы безопасности / несущие конструкции, такие как потолочные вентиляторы, подъемные анкеры, защитные ограждения и т.д./ Сценарии несущих нагрузок
Сценарии крепления конструкций с высокими требованиями к сейсмическому укреплению
Потрескавшийся бетон, крепежные детали, подверженные переменным нагрузкам
Основные преимущества
Эффективность конструкции чрезвычайно высока: для закручивания не требуется гаечного ключа, одна установка занимает всего несколько секунд, а эффективностьболее чем в 3 раза выше, чем у традиционных расширительных болтов с гайками, что особенно подходит для крупномасштабного и быстрого строительства.
Порог срабатывания низкий: нет необходимости регулировать крутящий момент, и стержневые гвозди устанавливаются на место после их выравнивания. Непрофессионалы также могут быстро приступить к работе, что подходит для неудобных ситуаций, таких как большая высота и узкие пространства.
Эффект установки получается плоским: после установки головки фланца нет выступающих гаек, а торцевая поверхность получается плоской и красивой, что подходит для сцены установки, которая должна соответствовать декоративной поверхности.
Интегрирован и прост в управлении: предварительно собран на заводе, нет разбросанных прокладок и гаек, детали нелегко потерять на месте, а хранение и управление строительством становятся более удобными.
Надежная самоблокирующаяся система со статической нагрузкой: расширяющаяся конструкция желоба обладает характеристиками односторонней самоблокирующейся системы. Чем больше тяговое усилие при статической нагрузке, тем плотнее прикус и ниже риск естественного ослабления.
Присущие ему ограничения
Одноразовое использование: его нельзя разобрать и извлечь неразрушающим способом после установки. Удаление приведет к повреждению основы, а крепежное изделие не подлежит повторному использованию.
Слабая виброустойчивость: Принцип крепления методом чистого трения определяет его низкую виброустойчивость и усталостную прочность, а также склонность к ползучести и расшатыванию при длительных динамических нагрузках.
Совместимость подложки ограничена: конструктивные характеристики могут использоваться только для твердых подложек, а сила крепления полых и рыхлых подложек сильно ослаблена.
Ограниченная несущая способность: максимальная несущая способность при той же спецификации ниже, чем у расширительных болтов корпуса, что подходит только для сценариев статической нагрузки средней и малой грузоподъемности.
