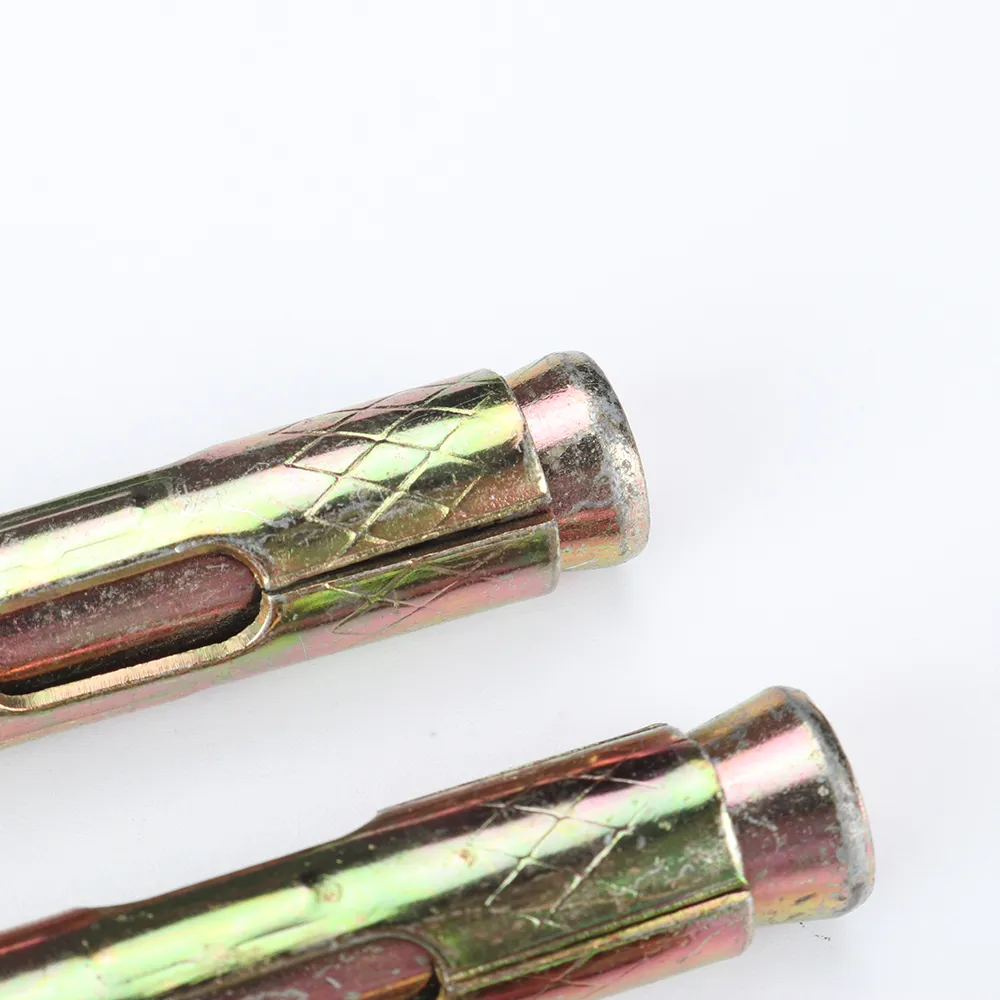

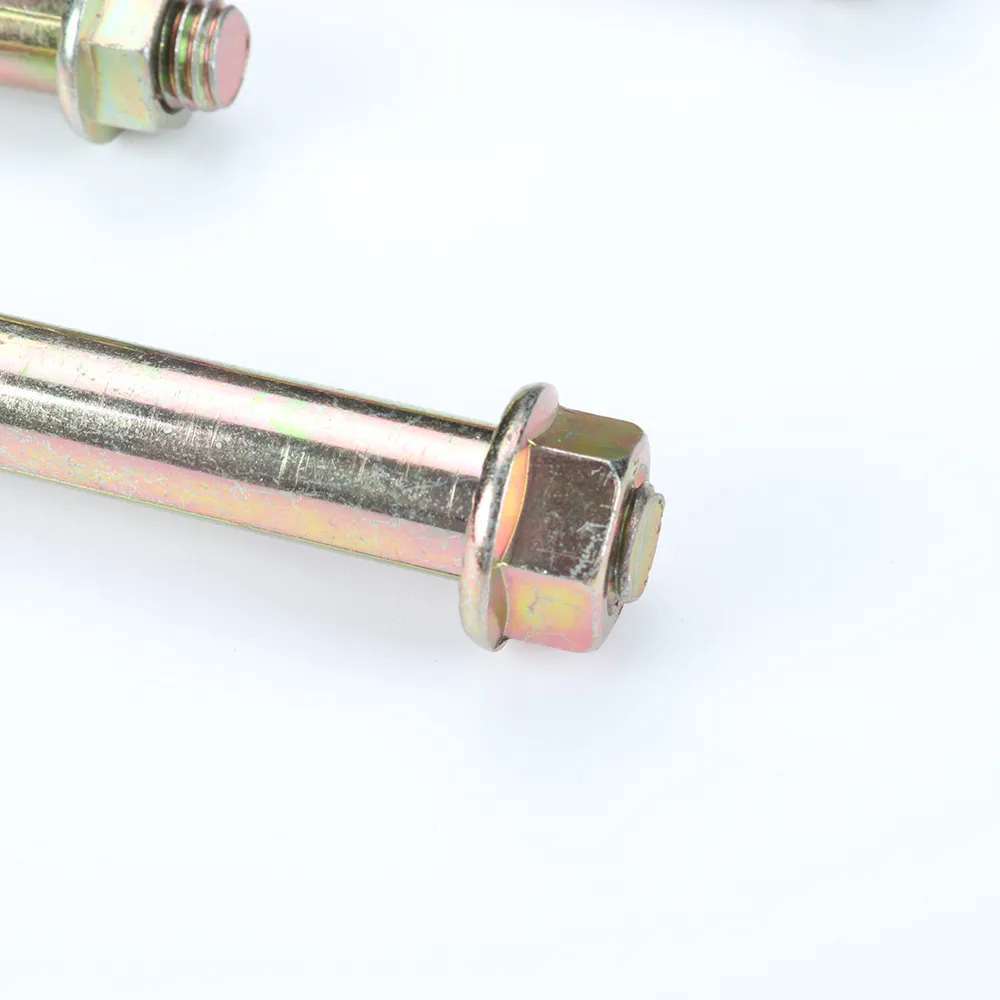

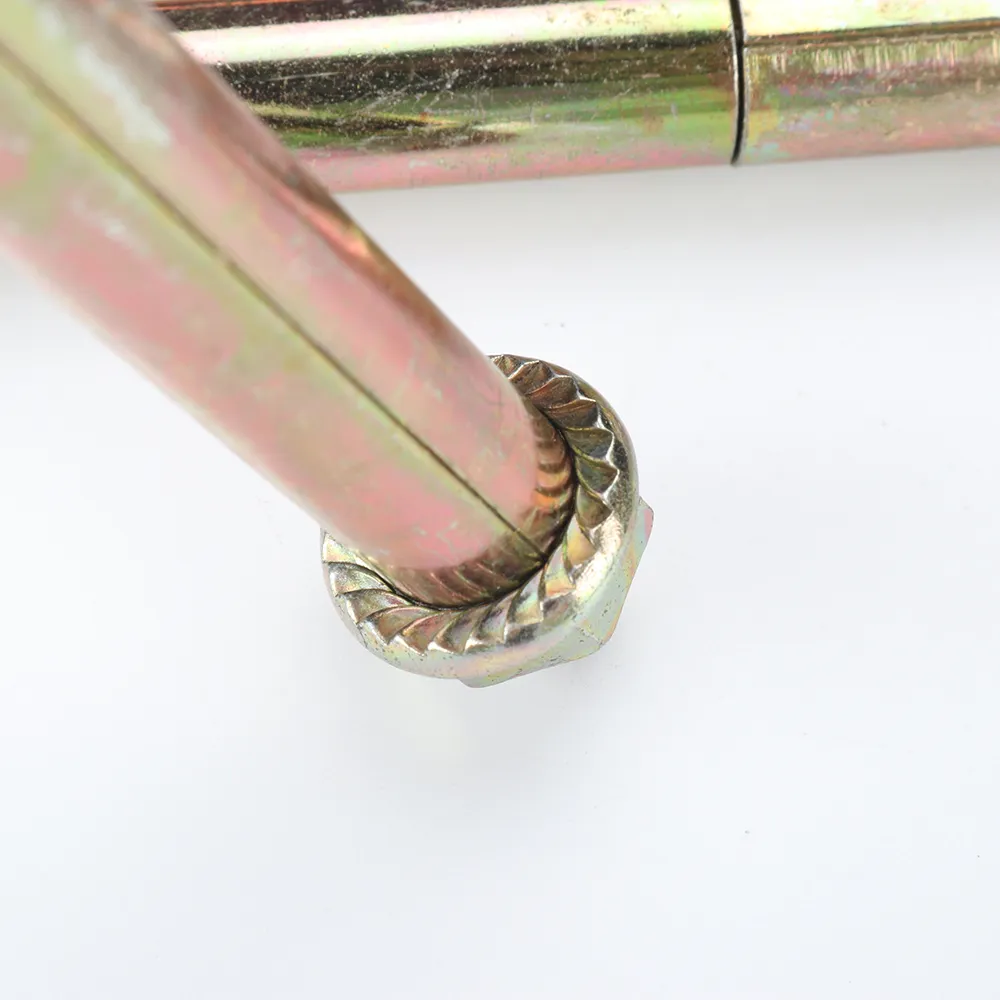

Гильзовый анкер — это предварительно собранный механический распорный крепеж, используемый в основном для крепления деталей к бетону, кирпичной кладке и другим твердым основаниям. Относится к универсальным анкерам средней нагруженности.
Стандартный гильзовый анкер обычно состоит из четырех частей:
1.Резьбовой стержень с конической головкой.
2.Расширяемая металлическая гильза (часто с продольными прорезями для равномерного раскрытия).
3.Гайка.
4.Плоская шайба (для распределения давления на поверхность и защиты фиксируемой детали).
1.Просверлить отверстие соответствующего диаметра и глубины в основании, тщательно очистить его.
2.Вставить анкер в отверстие до упора.
3.Затянуть гайку, при этом коническая головка втягивается в гильзу, заставляя ее радиально расширяться по прорезям.
4.Расширенная гильза плотно прижимается к стенкам отверстия, создавая надежную механическую фиксацию за счет трения и радиального давления, что обеспечивает сопротивление вырыву и срезу.
Распространенные материалы: углеродистая сталь с цинковым или горячецинковым покрытием, нержавеющая сталь 304 (A2) / 316 (A4) для различных условий коррозионной среды.
Размеры: диаметры от M6 / 1/4″ до M16 / 5/8″, длина выбирается в зависимости от требуемой глубины заделки.
Нагрузка: подходит для средних нагрузок (например, для 1/2″ в бетоне сопротивление вырыву составляет около 1000 фунтов). По прочности и вибростойкости уступает клиновым анкерам (wedge anchor), но более универсален.
1.Типичное использование: крепление поручней, трубопроводных кронштейнов, электрических коробок, стеллажей, наружных вывесок, столбов заборов и т.д.
2.Подходящие основания: полнотелый бетон, кирпич, камень, цементированные блоки. Не подходит для легких пустотелых блоков, гипсокартона.
3.Ключевые моменты монтажа: диаметр отверстия должен строго соответствовать номиналу анкера; нельзя рассверливать. Глубина отверстия должна быть достаточной, очистка — тщательной. Не превышать допустимый момент затяжки во избежание растрескивания гильзы или повреждения резьбы.
4.Преимущества: предварительная сборка, быстрый монтаж, частичная демонтируемость.
5.Ограничения: не подходит для интенсивных вибрационных нагрузок; в пустотелых или рыхлых основаниях несущая способность резко падает.
