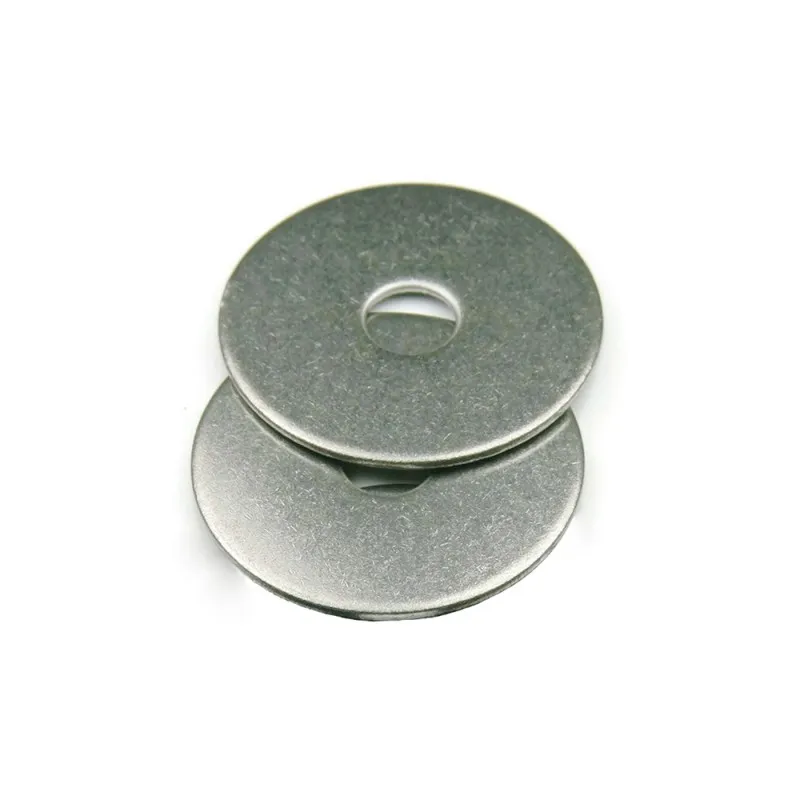

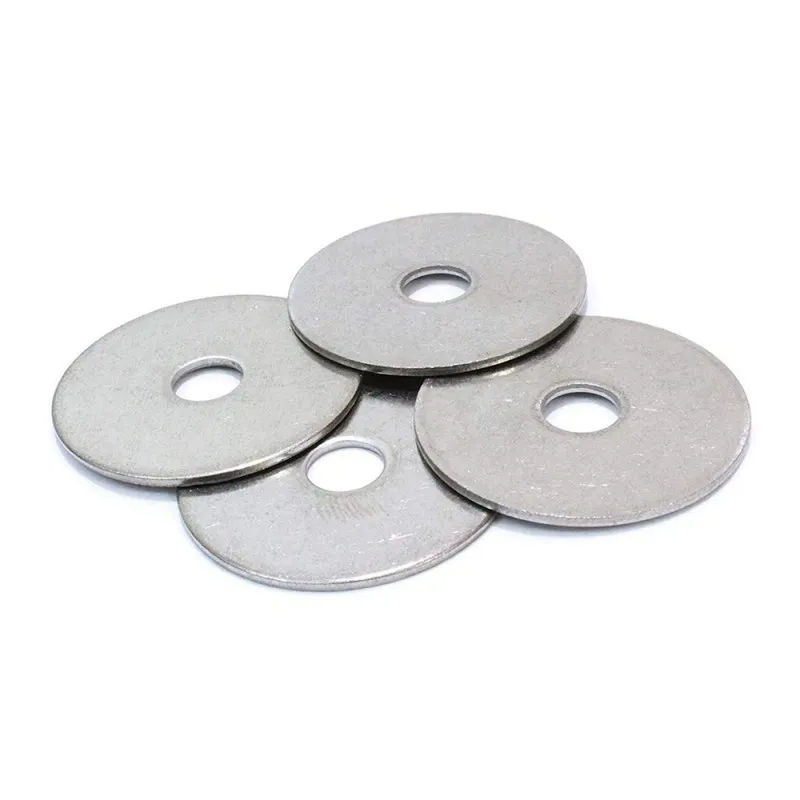

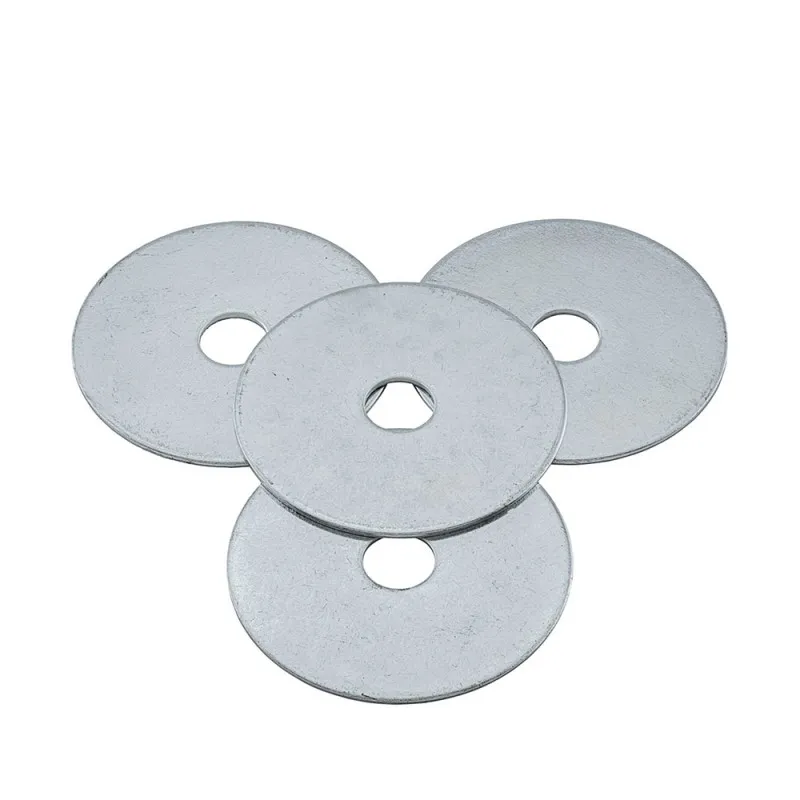

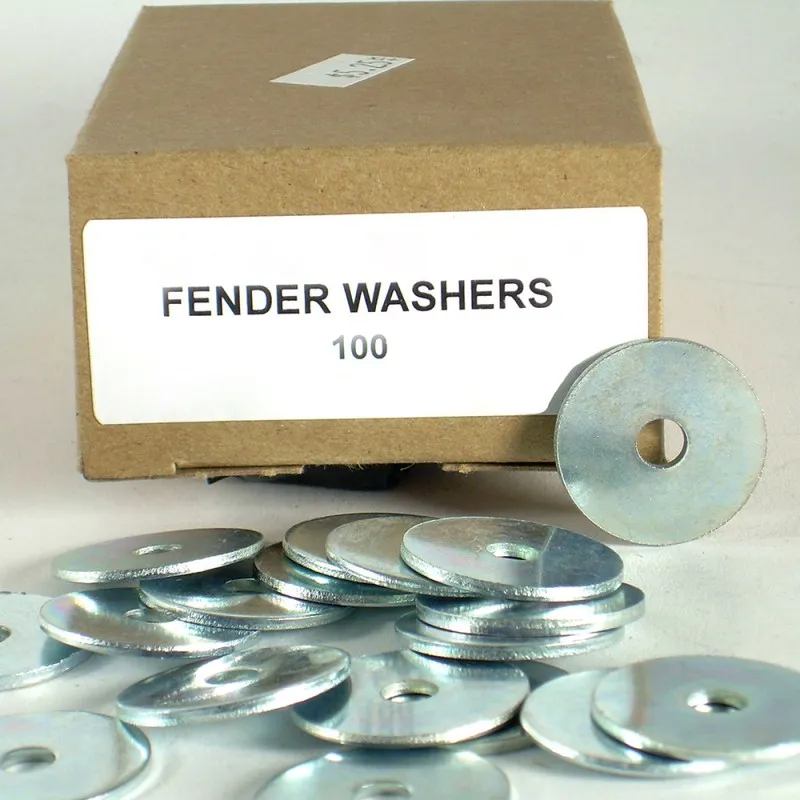

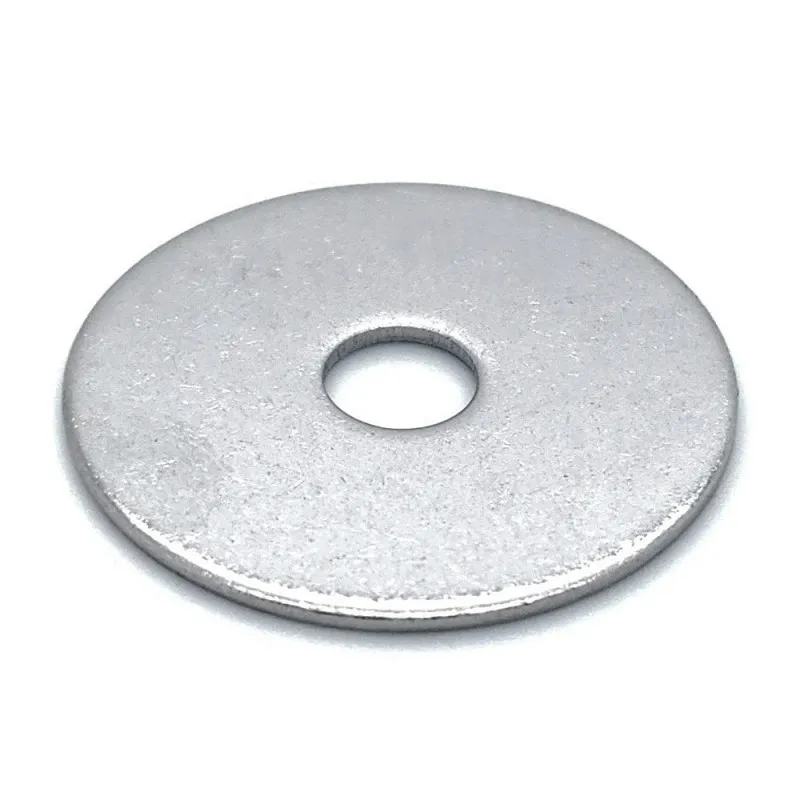

Fender washer (широкая шайба / большая плоская шайба) – это плоская шайба с наружным диаметром, значительно превышающим внутренний. Используется для распределения прижимного усилия по большой площади, защиты тонких листов / мягких материалов, перекрытия крупных отверстий.
Fender washer (широкая шайба / большая плоская шайба) – это плоская шайба с наружным диаметром, значительно превышающим внутренний. Используется для распределения прижимного усилия по большой площади, защиты тонких листов / мягких материалов, перекрытия крупных отверстий.
Ключевые особенности
Большой наружный диаметр: Обычно в 3–4 раза больше внутреннего диаметра, что значительно больше, чем у стандартной плоской шайбы.
Тонкая конструкция: Тоньше стандартной плоской шайбы, гибкая, хорошо прилегает.
Распределение нагрузки: Распределяет давление от болта / гайки на большую площадь, предотвращая продавливание, разрыв или вдавливание тонких листов (металл, пластик, дерево).
Другие названия: mudguard washer, repair washer, penny washer (в дюймовой системе).
Стандарты: Метрический DIN 9021 / ISO 7093; американский ASME B18.21.1.
Часто используемые материалы и виды обработки поверхности
Углеродистая сталь / оцинкованная: экономичная, антикоррозийная, для общего применения.
Нержавеющая сталь (304/316): устойчива к коррозии, для наружного использования / влажных сред.
Алюминий: лёгкий, электропроводящий, подходит для соединения с алюминиевыми профилями для предотвращения электрохимической коррозии.
Типичное применение
Автомобилестроение: крепление брызговиков, бамперов, багажников на крыше.
Листовой металл: соединение тонких листов в корпусах шкафов, стоек, бытовой техники.
Деревообработка / пластик: предотвращение утапливания головки винта и растрескивания.
Ремонт: перекрытие излишне больших монтажных отверстий, восстановление ослабленных соединений.
Пример типоразмеров (метрический стандарт DIN 9021)
| Типоразмер | Внутренний диаметр d1 (мм) | Наружный диаметр d2 (мм) | Толщина s (мм) |
| M4 | 4,3 | 12 | 1,0 |
| M6 | 6,4 | 18 | 1,5 |
| M8 | 8,4 | 24 | 1,5 |
| M10 | 10,5 | 30 | 2,0 |
Отличие от обычной плоской шайбы
Обычная плоская шайба: наружный диаметр ≈ 2 × внутренний диаметр, большая толщина. Используется для стандартных нагрузок и твёрдых оснований.
Fender washer: наружный диаметр ≈ 3–4 × внутренний диаметр, тонкая. Используется для тонких листов / мягких материалов, перекрытия крупных отверстий, распределения нагрузки.
