(Также называется нейлоновая шайба для саморезов с буром, стопорная уплотнительная шайба, на английском часто Nylon Locking & Sealing Washer / Retaining Washer)
Основное определение и позиционирование
Это многофункциональная неметаллическая шайба, специально разработанная для саморезов / саморезов с буром. Благодаря специальной конструкции обеспечивает три основные функции: стопорение + водонепроницаемое уплотнение + изоляция и амортизация. Является незаменимым крепёжным компонентом при монтаже наружных стальных конструкций и профилированного листа (металлочерепицы).
Материал и конструктивные особенности
| Параметр | Подробное описание |
| Основной материал | Нейлон 66 (PA66). В бюджетных версиях иногда используется ПВХ / модифицированный пластик. Качественные модели выдерживают температуру от -40°C до +120°C, обладают устойчивостью к УФ-излучению и старению. |
| Ключевая конструкция | Наружное кольцо выполнено в виде плоской шайбы для увеличения площади контакта; внутреннее кольцо имеет крестообразный / лепестковый эластичный паз, который при затяжке зацепляется за резьбу винта. |

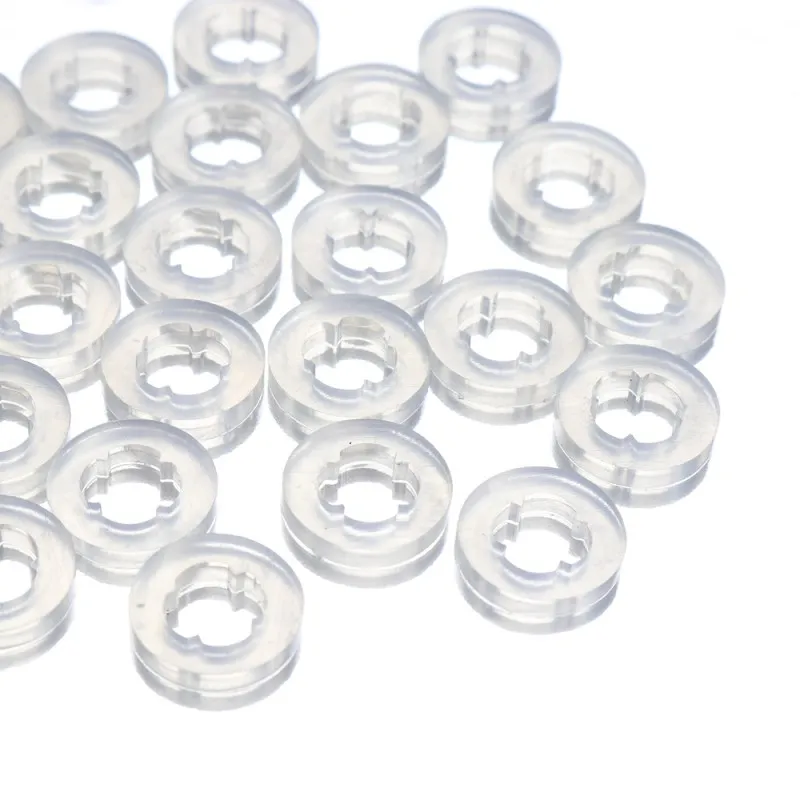

| Цвет и внешний вид | Чаще полупрозрачный молочно-белый (также бывает чёрный), что полностью соответствует внешнему виду на ваших изображениях. |
Четыре основные функции и принцип действия
Стопорение от самоотвинчивания
Внутренние лепестковые пазы входят в резьбу винта, создавая постоянное радиальное трение, которое компенсирует тенденцию к ослаблению из-за вибрации оборудования и температурного расширения/сжатия, предотвращая выпадение винта.
Водонепроницаемое уплотнение
Нейлоновый материал эластичен: при затяжке шайба слегка сжимается, плотно прилегая к поверхности листа, перекрывая зазоры вокруг отверстия под винт, обеспечивая гидроизоляцию уровня IP, предотвращая проникновение дождевой воды и коррозию основания.
Распределение давления и защита от повреждений
Увеличивает площадь контакта между головкой винта и листовым материалом, предотвращая повреждение тонких листов (например, профнастила, алюминия) при затяжке, а также защищает резьбу винта от коррозии.
Изоляция и амортизация
Неметаллический материал изолирует электрический ток, предотвращает электрохимическую коррозию. Также амортизирует вибрационные удары, продлевая срок службы крепежа и листовых материалов.
Типоразмеры и сценарии применения
Совместимые типы винтов: по внутреннему диаметру. Чаще всего подходит для шестигранных саморезов с буром (саморезов «ласточкин хвост») типоразмеров M4, M5, M6, M8.
Основные сценарии применения:
Монтаж стальных кровель, профнастила, зимних садов, стеновых панелей, ограждений.
Стопорное и изолирующее крепление наружного оборудования, корпусов бытовой техники, электронных компонентов.
Размерные особенности: наружный диаметр обычно на 2–4 мм больше головки винта, чтобы полностью перекрывать монтажное отверстие и гарантировать герметичность.
Ключевые моменты выбора и использования
Предпочтительный материал – PA66: для наружного применения обязательно использовать нейлон 66, устойчивый к старению и УФ-излучению. ПВХ-версии подходят только для статического использования внутри помещений.
Соответствие типу винта: необходимо выбирать внутренний диаметр строго под соответствующий винт, чтобы пазы могли эффективно зацепиться за резьбу – только тогда стопорящий эффект будет достаточным.
Контроль усилия затяжки: нейлон обладает определённой эластичностью, чрезмерная затяжка может привести к растрескиванию шайбы и потере герметичности. Затягивайте с рекомендованным для винта крутящим моментом.
