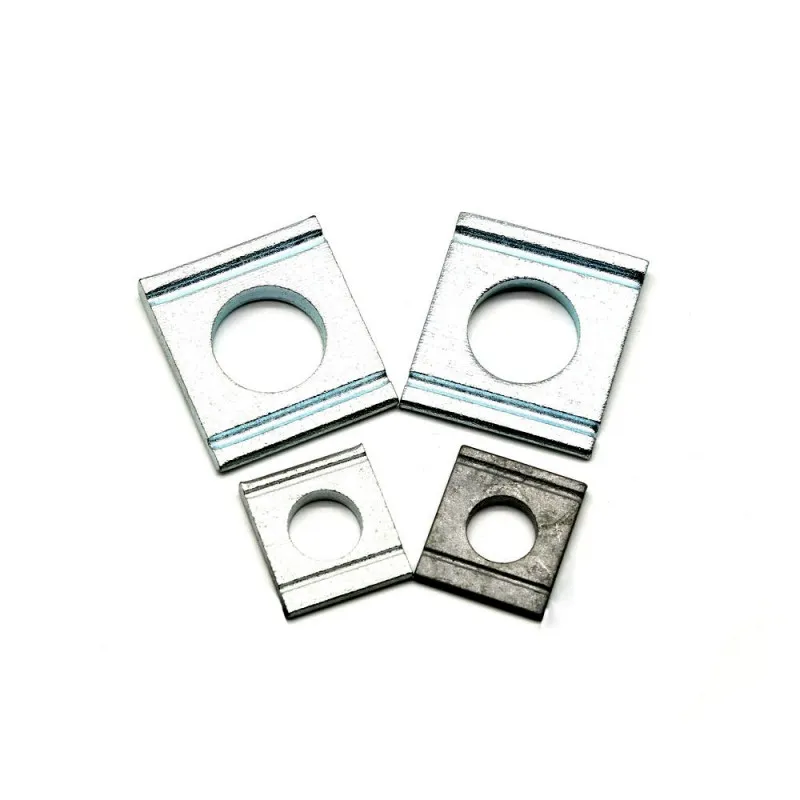

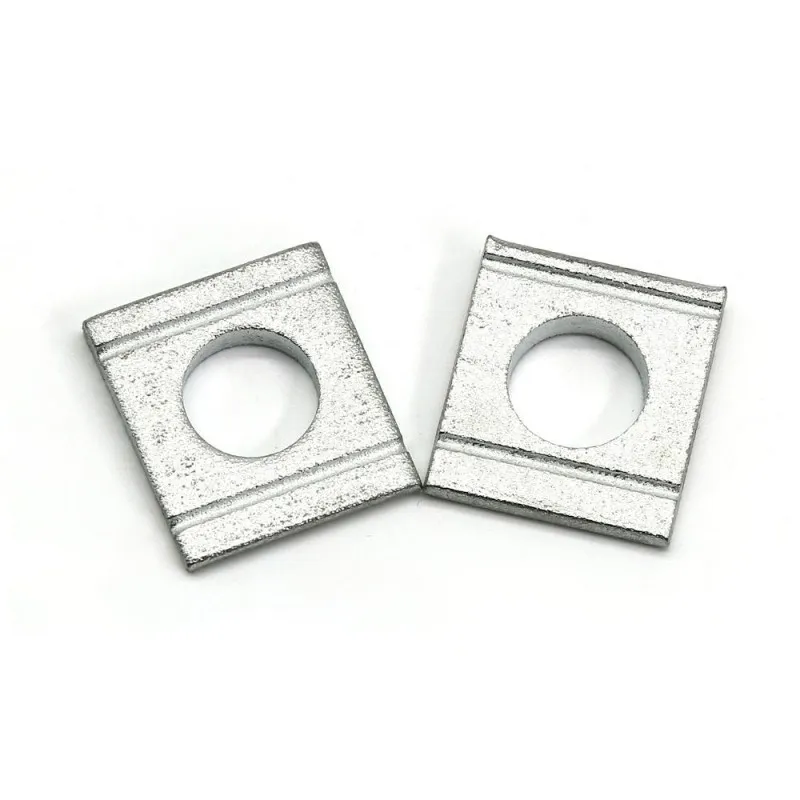

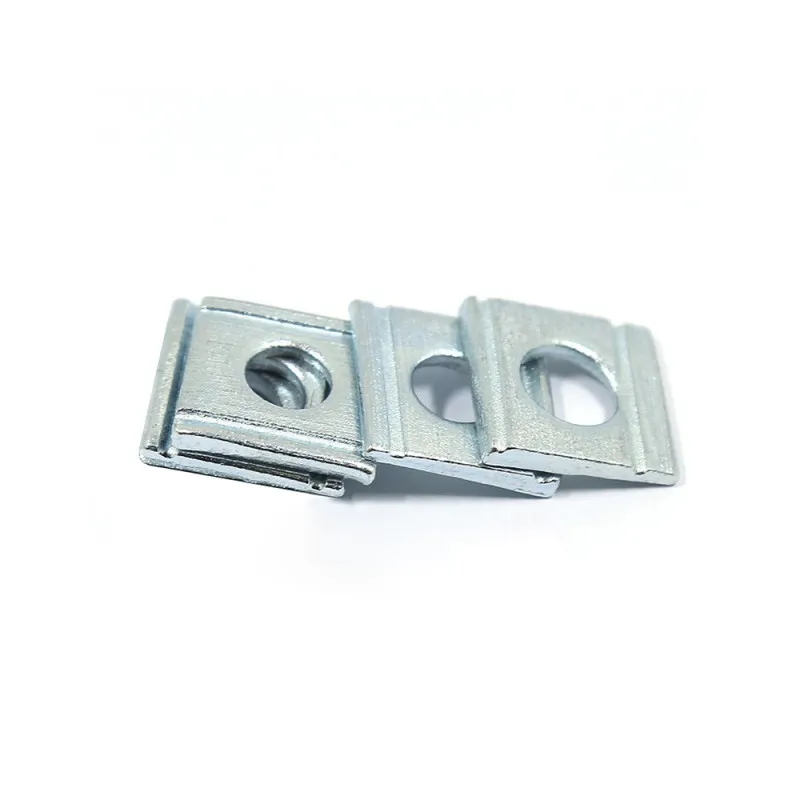

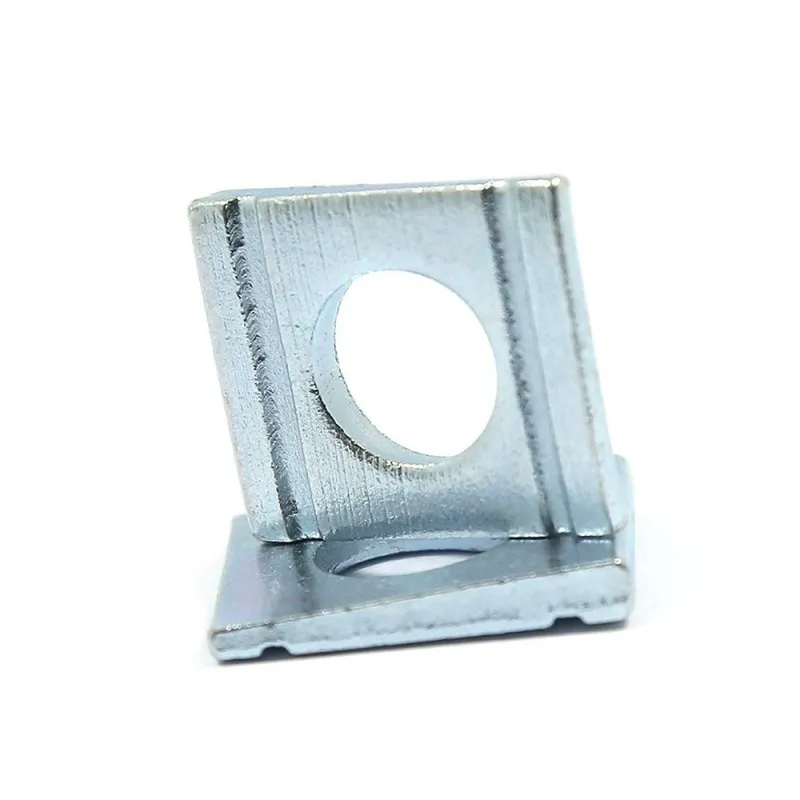

Косая квадратная шайба – это квадратная металлическая шайба с уклоном 8% на одной стороне. Специально разработана для соединений на двутавровых балках и швеллерах. Основная функция: компенсация угла наклона, обеспечение перпендикулярного приложения усилия к болту, предотвращение изгиба и самоотвинчивания.
Конструкция и типы
Внешний вид: квадратная форма, круглое отверстие по центру, одна сторона плоская, другая – наклонная (уклон около 8%).
Ключевое различие (нельзя путать):
Для двутавровых балок (GB/T 852 / DIN 435): с одним пазом, соответствует уклону полки двутавра.
Для швеллеров (GB/T 853 / DIN 434): с двумя пазами, соответствует уклону полки швеллера.
Основные функции
Выравнивание и правильное приложение нагрузки: устраняет угол наклона поверхности профиля, обеспечивая перпендикулярное прилегание болта / гайки и равномерное распределение усилия, избегая одностороннего нагружения и изгибающего момента.
Предотвращение изгиба и самоотвинчивания: защищает болт от изгиба под действием наклонных сил, повышает жёсткость и безопасность соединения.
Распределение нагрузки: увеличивает опорную площадь, снижает локальные напряжения, защищает основной материал и резьбу.
Часто используемые стандарты и типоразмеры
ГОСТ: GB/T 852 (для двутавра), GB/T 853 (для швеллера).
DIN: DIN 435 (для двутавра, с одним пазом), DIN 434 (для швеллера, с двумя пазами).
Типоразмеры: резьба M8–M36, длина стороны квадрата B = 16–70 мм, толщина H = 2–10 мм.
Материал: углеродистая сталь (Q235, сталь 45), нержавеющая сталь (A2/304, A4/316). Поверхность: воронение, цинкование, горячее цинкование.
Сценарии применения
Стальные конструкции: соединения двутавров и швеллеров в цехах, мостах, опорах.
Строительная и дорожная техника: монтаж рам, оснований, опор на наклонных поверхностях.
Железнодорожный транспорт, судовое оборудование, энергетические сооружения и другие тяжёлые узлы.
Ключевые моменты выбора
Соответствие типу профиля: для двутавра – шайба с одним пазом, для швеллера – с двумя пазами, нельзя путать.
Соответствие типоразмеров: резьба шайбы должна совпадать с резьбой болта, длина стороны квадрата должна подходить к монтажному пространству.
Материал и антикоррозийная защита: в обычных условиях – оцинкованная углеродистая сталь; во влажной / коррозионной среде – нержавеющая сталь или горячее цинкование.
